Monteringsanvisning för eftermontering av digital instrumentpanel i VW Jetta, årsmodellerna 2012–2018

1. Produktöversikt

Denna guide behandlar Eftermontering av instrumentpanel till Volkswagen Jetta på PQ35-plattformen med en 10,3-tums skärm med upplösningen 1920×720, fullt kompatibel med Jetta CANBUS-reglage på ratten och OTA-uppdateringar.

• Icke-destruktivt, plug-and-play. Endast fabriksklusterpanelen tas bort. Ingen borrning, kapning, kodning eller VIN-matchning krävs. Fordonets originaldata förblir oförändrade och åtgärden är reversibel.
• Linux-plattform av fordonsklass. Utvecklad för fordon med VW PQ-plattform; över 100 stabilitetsiterationer; typisk uppstartstid vid kallstart ≈ 3 sekunder; ingen fördröjning vid långvarig användning.
• 10,3-tums skärm med upplösningen 1920×720 i OEM-kvalitet. Flera användargränssnitt i VW/Audi-stil; bevarar tillverkarens logik för ratten och informationshierarkin.
• Djupgående fordonsintegration. Spegling av trådbundna/trådlösa telefoner, flera språk/enheter, vyer i körläge, alla varningslampor och passiva varningar, fullständig datavisualisering samt OTA-uppdateringar online ^[R9].
• Inbyggt OEM-styrenhetskort. Alla varningar som rör karossdelen förblir synliga för att säkerställa en säker körning.
• 1:1 – samma utseende och passform som originalet. Geometrin har utformats utifrån interiören i Sagitar/Jetta för att uppnå snäva fogar och en finish som liknar originalutrustningen.

Funktionsutbudet och teman kan variera beroende på modellår, region och gateway. Se den officiella bruksanvisningen. ^[R1][R2].

2. Kvalitetsstandarder (validering av Jettas digitala instrumentpanel)

Anmärkning: Interna valideringspunkter för Ikagoos PQ-plattform Jetta-kluster; detaljerna varierar beroende på år och region.

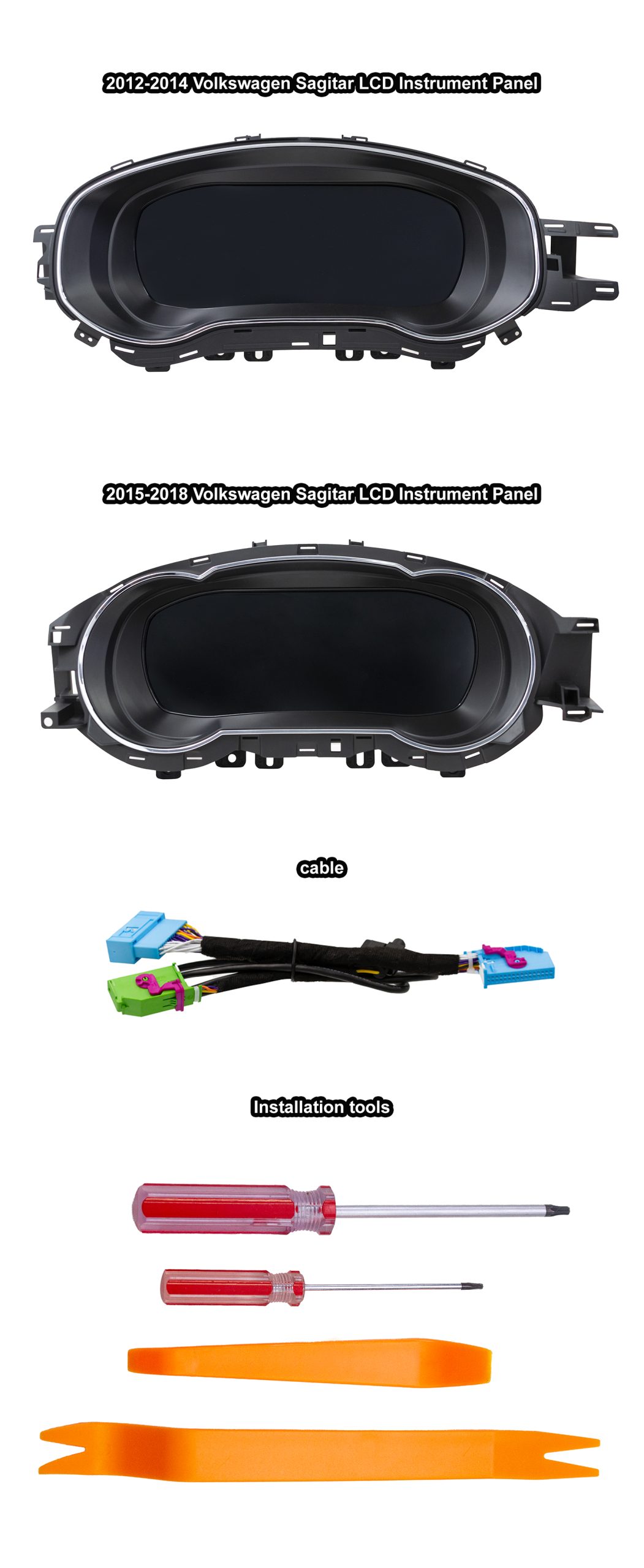

3. Förpackningens innehåll

• Montering av digital instrumentpanel (specifikt för Sagitar/Jetta)
• Fordonsspecifik kabelhärva
• Grundläggande installationsverktyg

Kontrollera alla delar före montering. Om din sats inte stämmer överens med fordonets årsmodell, kontakta supporten.

4. Viktiga anmärkningar

• PQ-plattformen (Jetta 2012–2018). För fordon utrustade med analoga instrumentpaneler. Stöd för högerstyrning, diesel och hybrid.
• Kompatibilitetskontroll. Om din fabriksmonterade analoga instrumentpanel ser ut som den som visas i våra videor/bilder gäller denna eftermontering. ^[R1]
• Åtgärder mot elektrostatisk urladdning. Avled statisk elektricitet från kroppen (håll i ett metallrör och tvätta händerna). Håll i kretskortet i kanterna; rör inte komponenterna.
• Behåll den ursprungliga summern/högtalaren. Ta inte bort den, eftersom systemet annars kan utlösa ett “klusterfel”.” ^[R7]
• Innan borttagningen. Inaktivera varningen “Vinterdäck” och ställ in “Hastighetsvarning” på max, och stäng sedan av båda i multifunktionsdisplayen ^[R8].

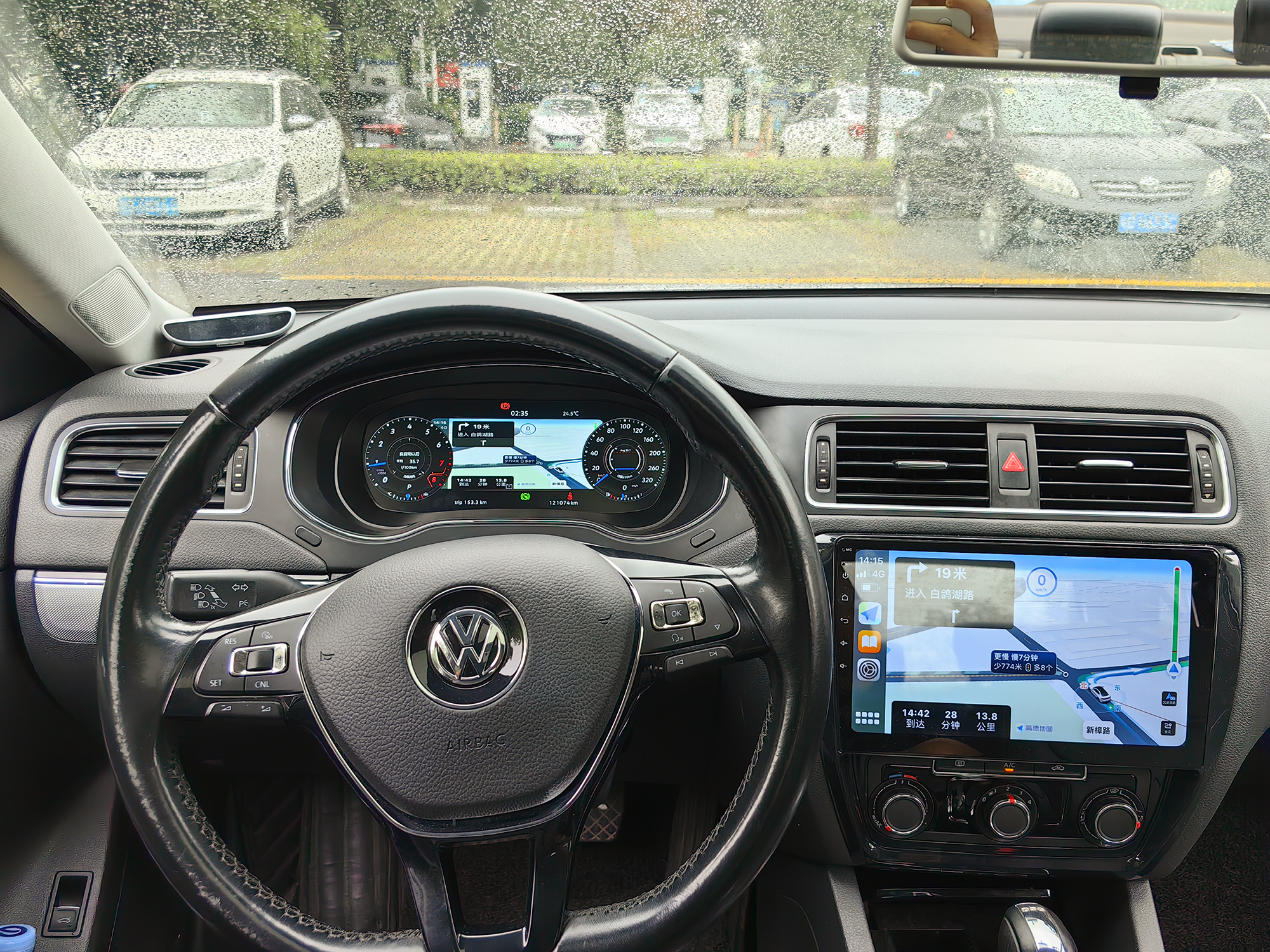

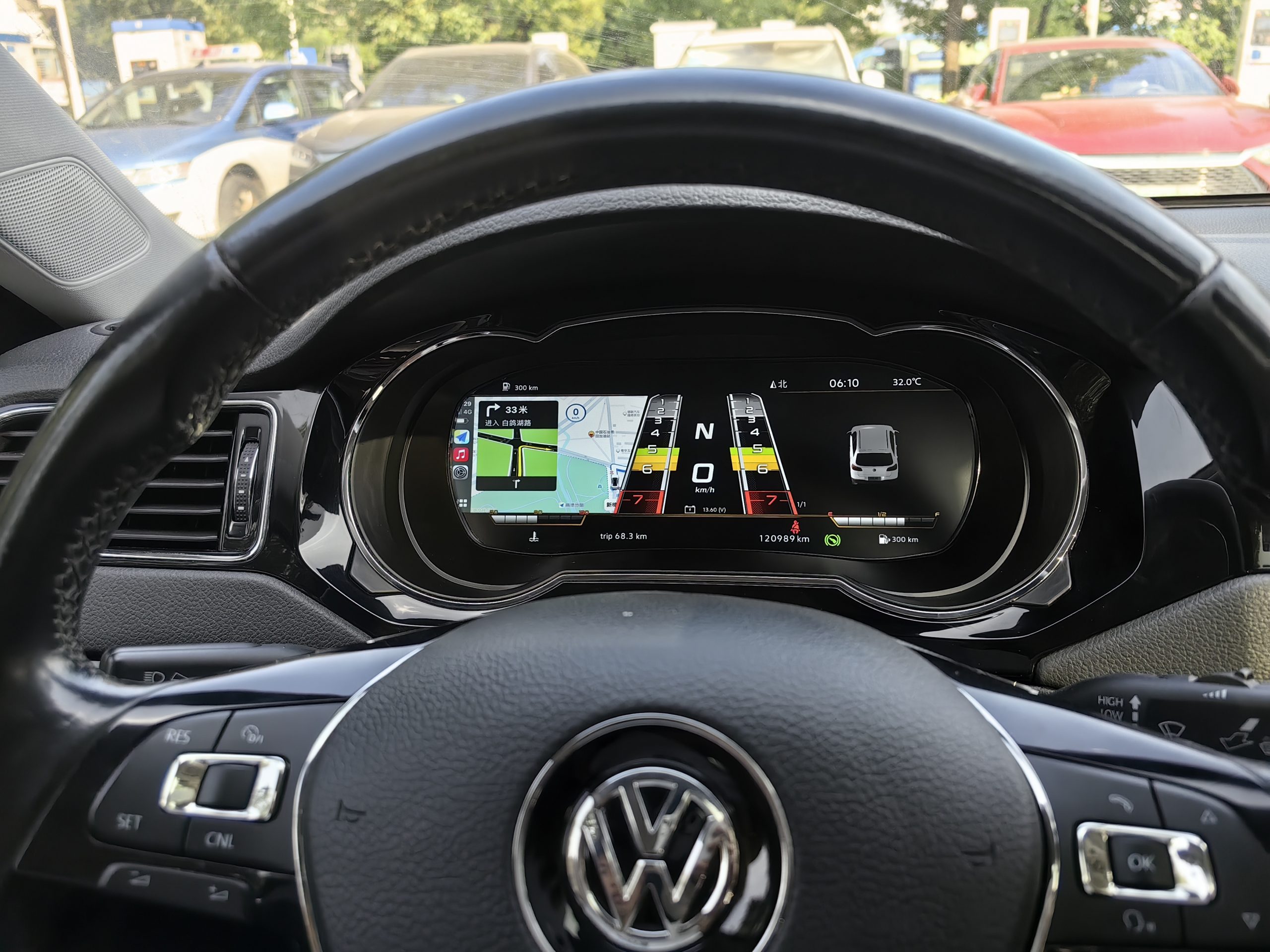

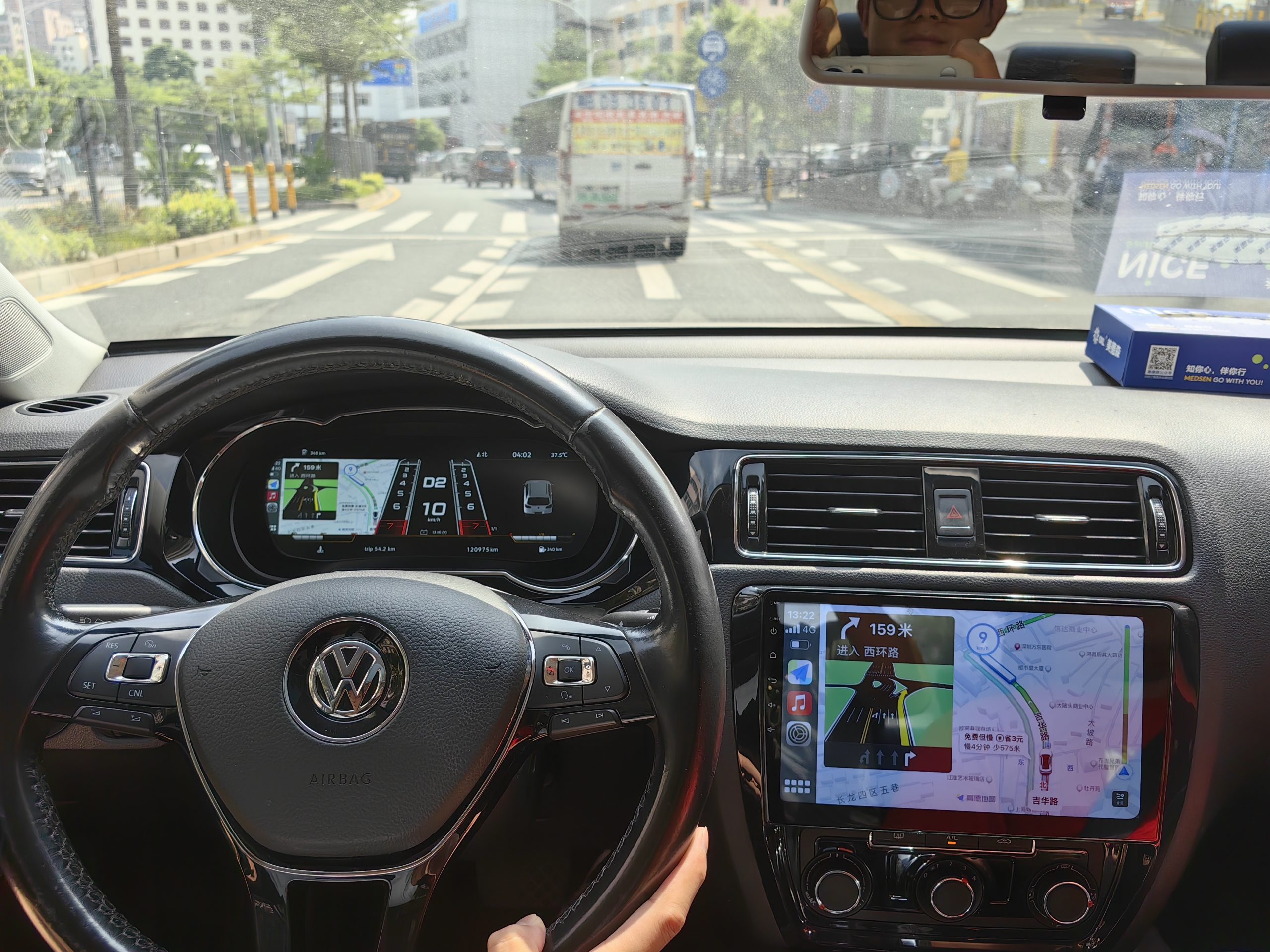

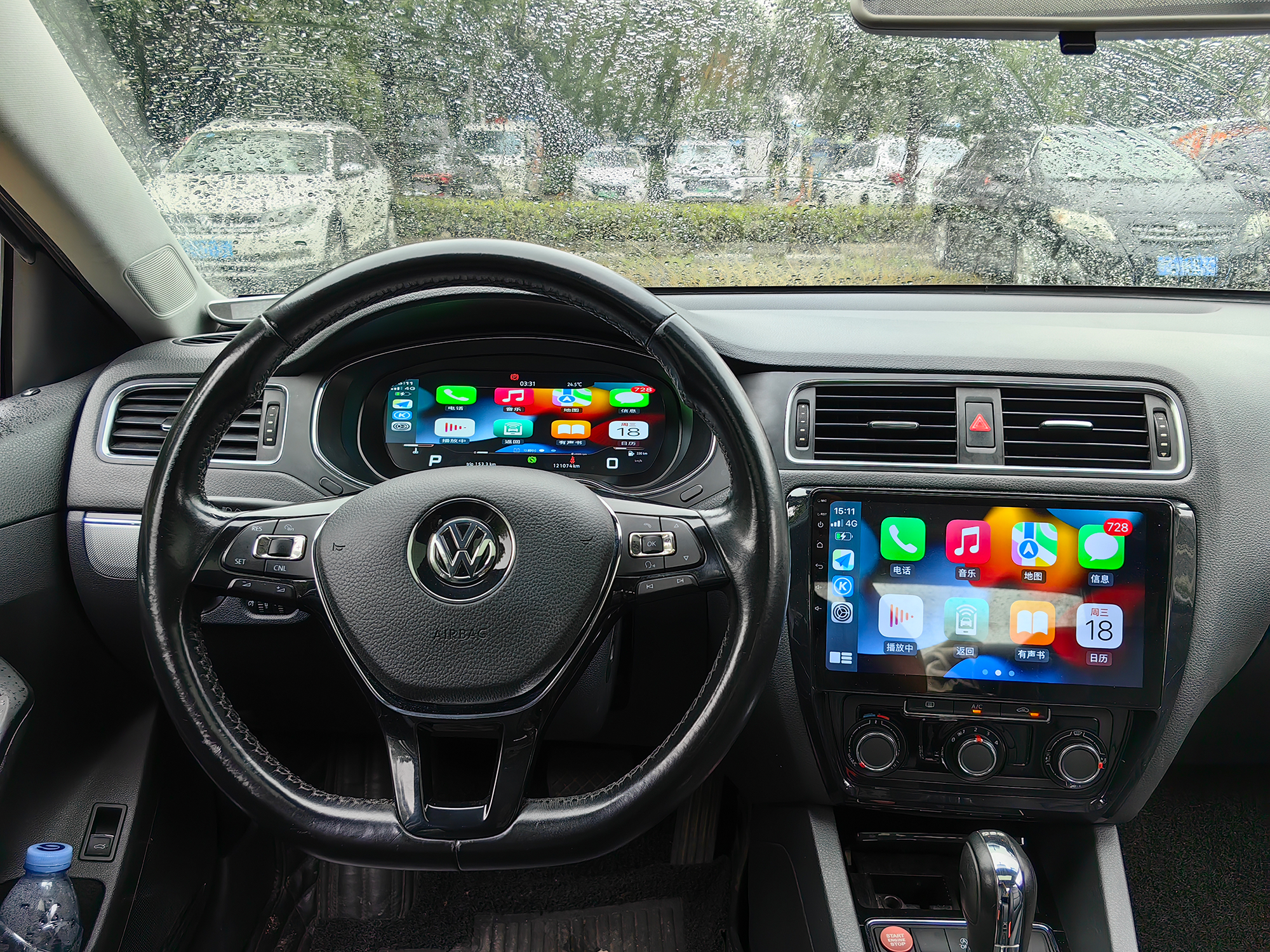

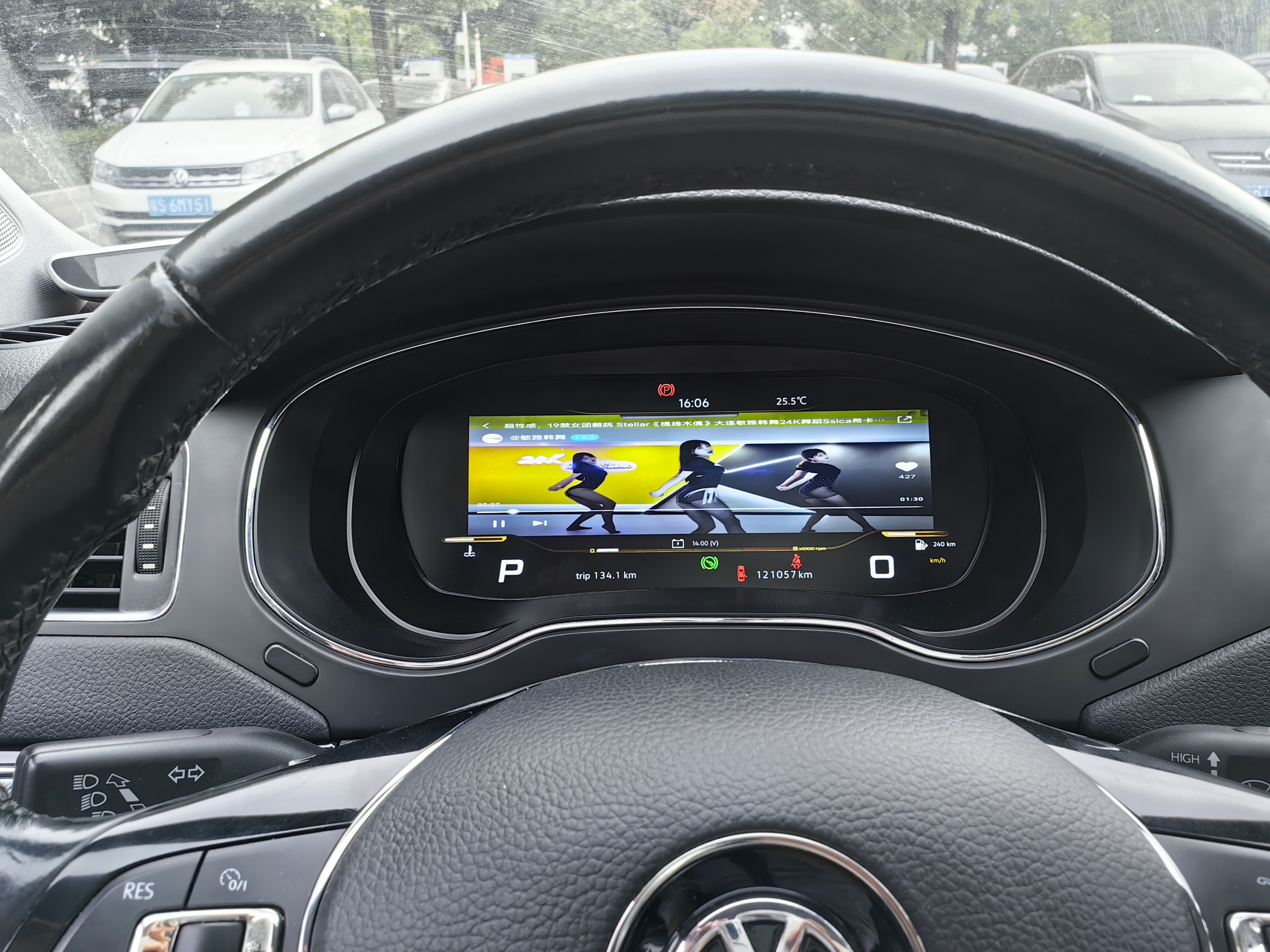

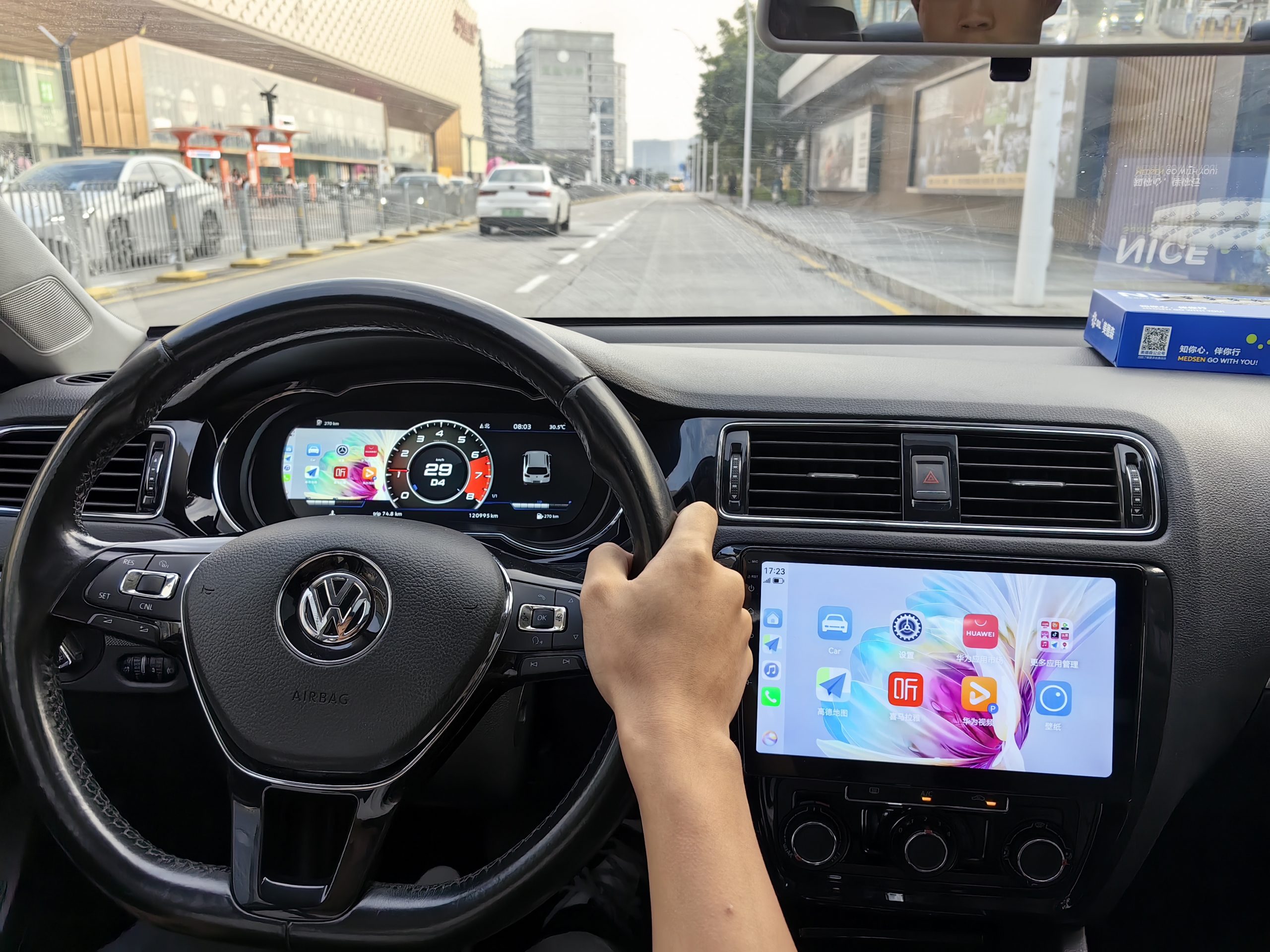

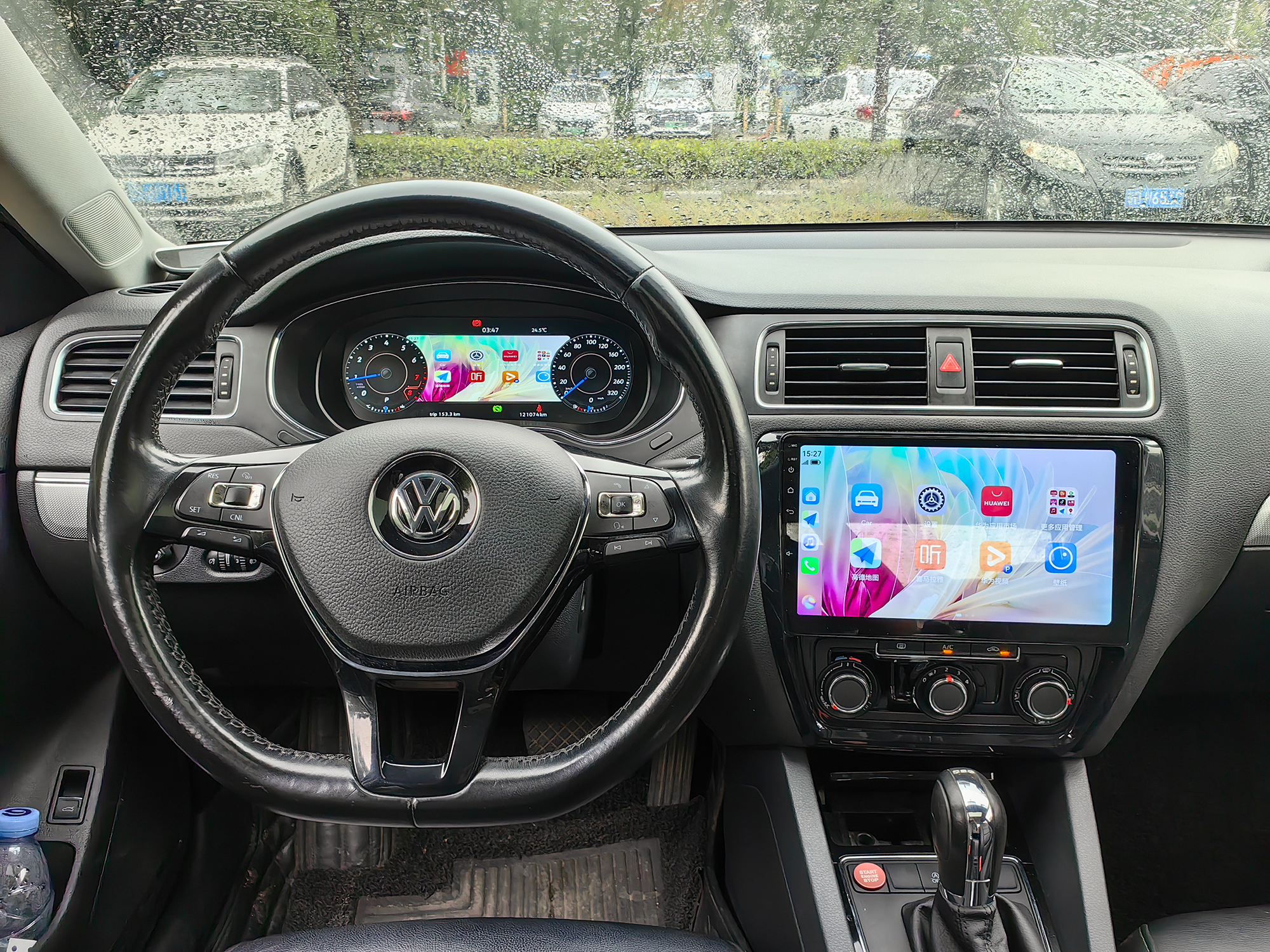

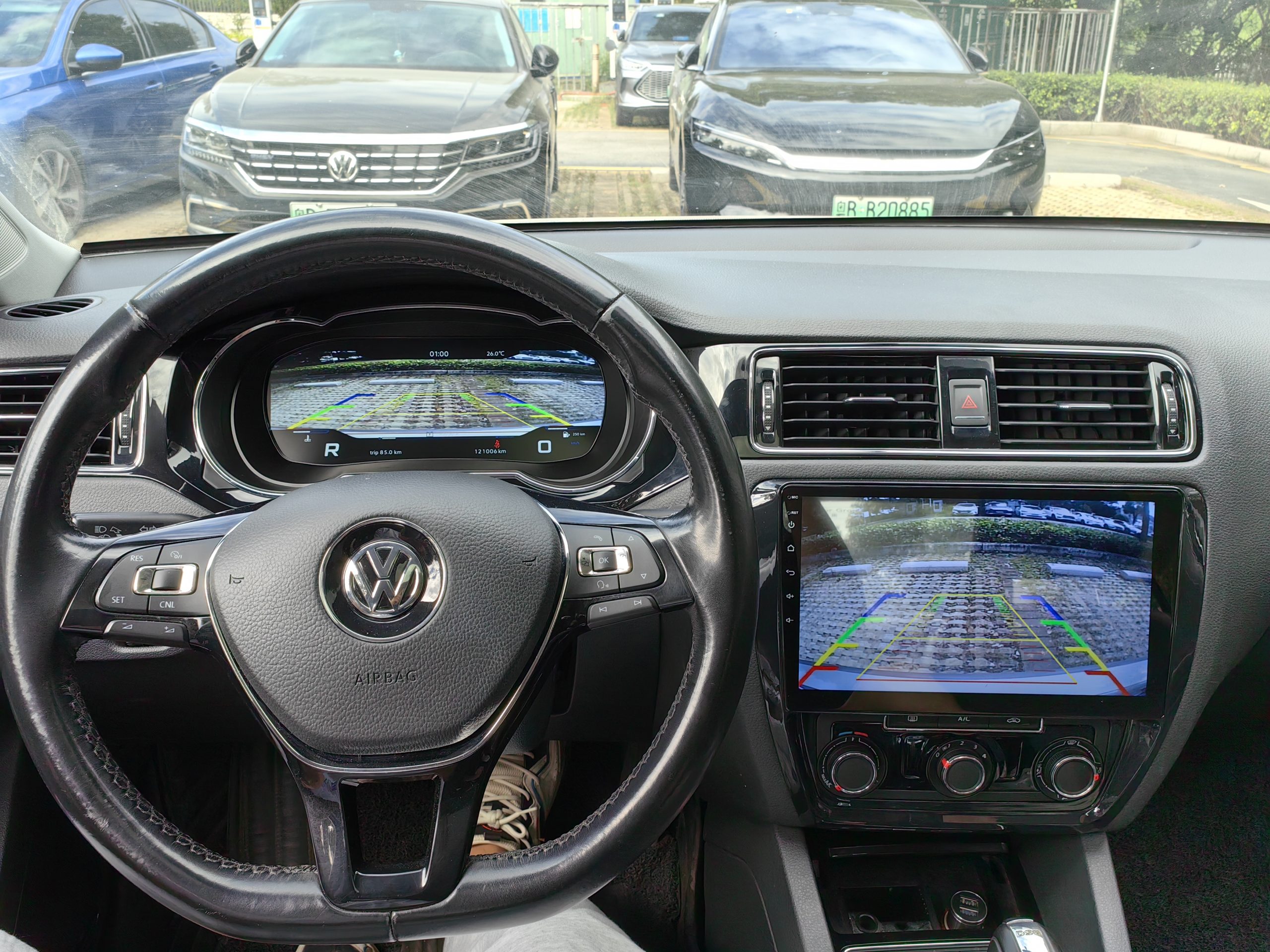

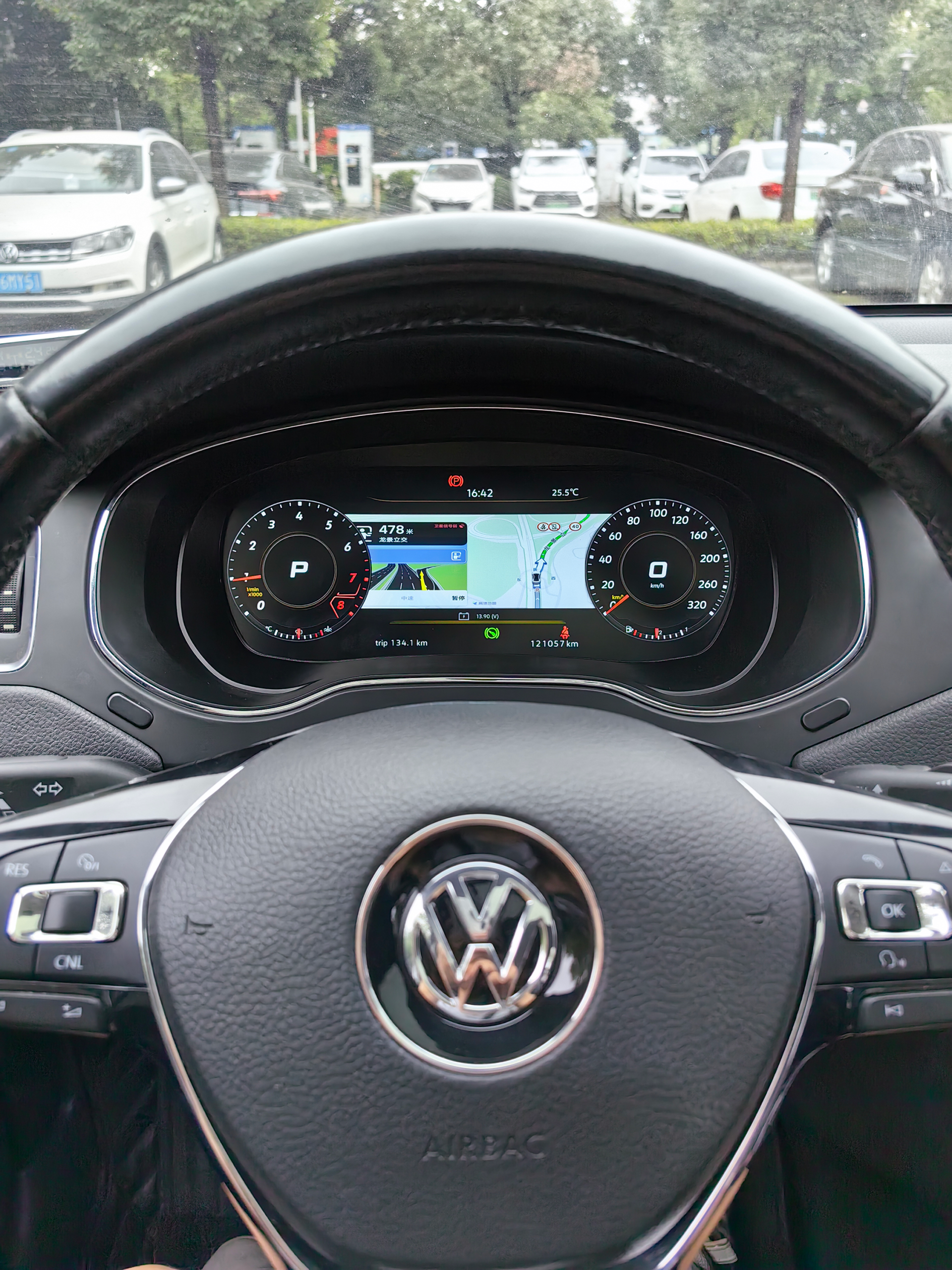

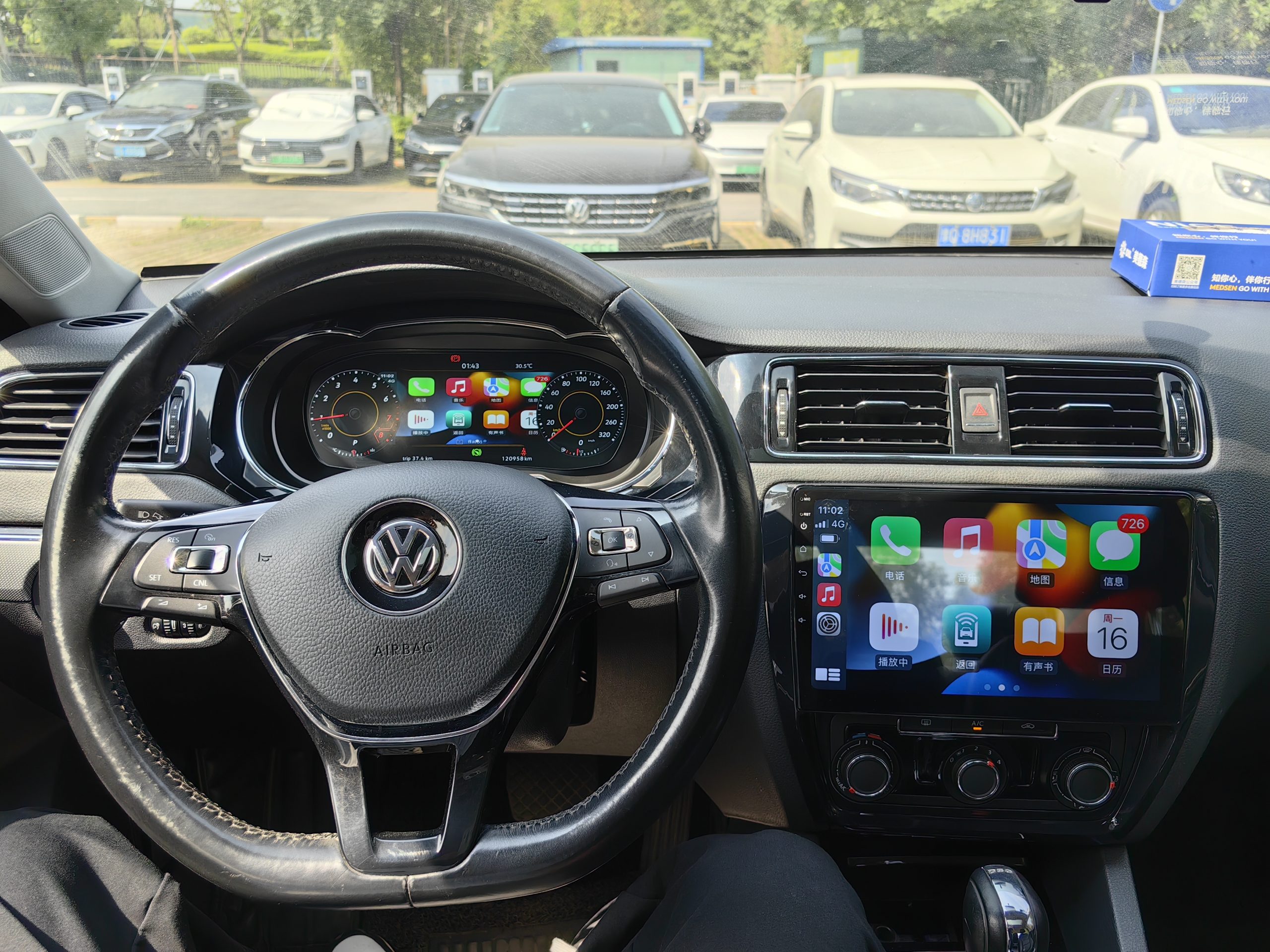

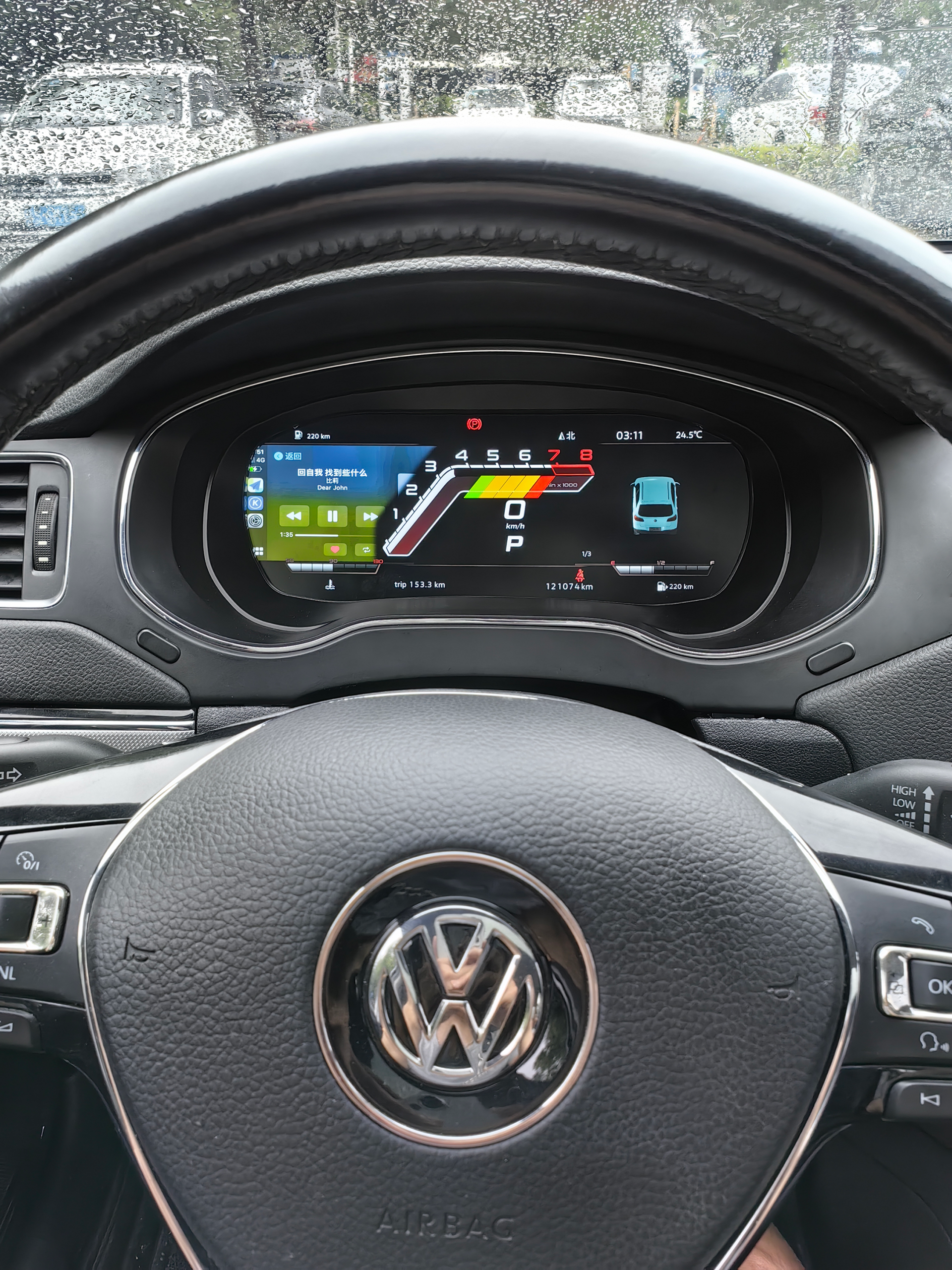

5. Installationsgalleri

6. Installationsvideor

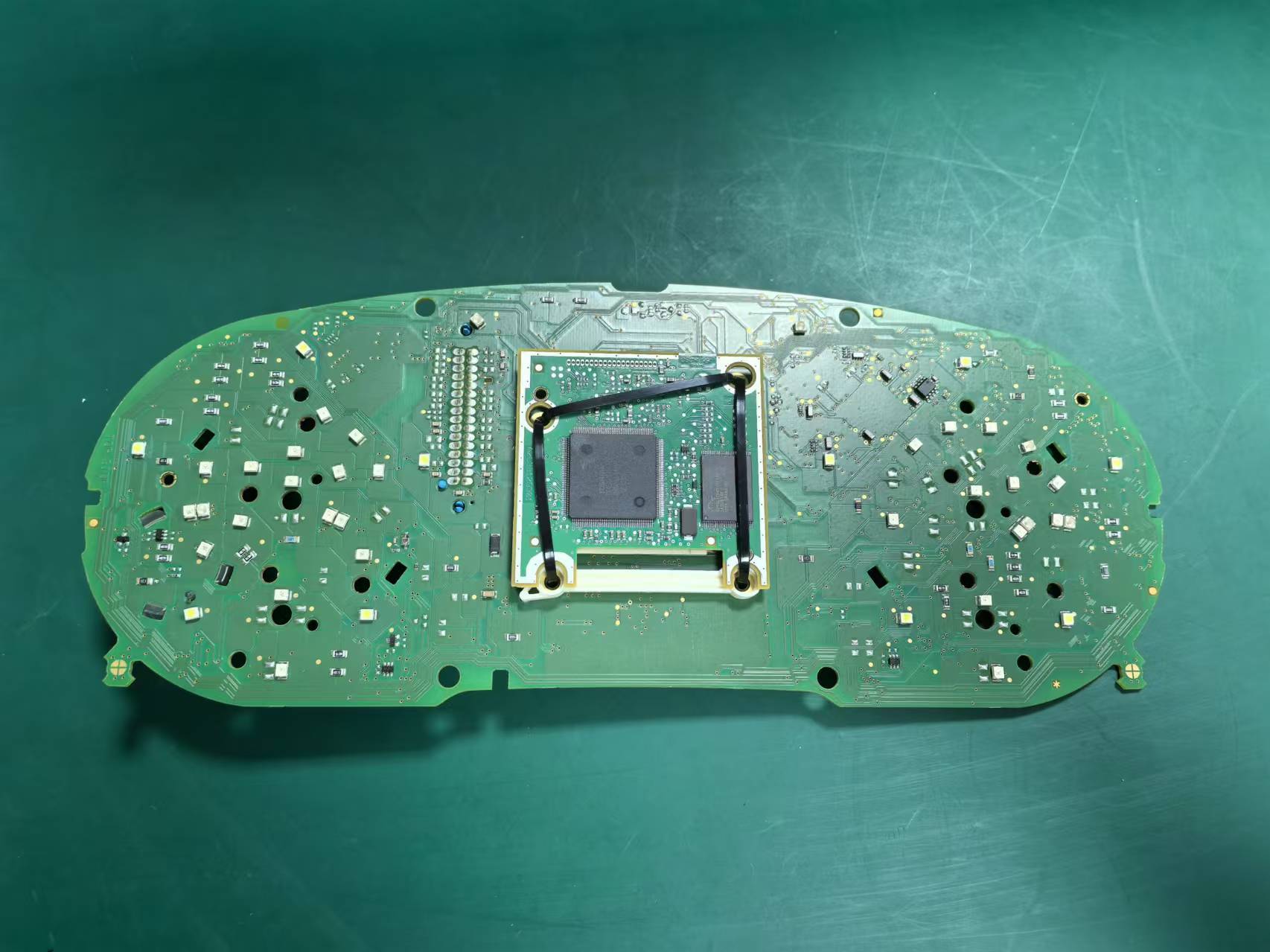

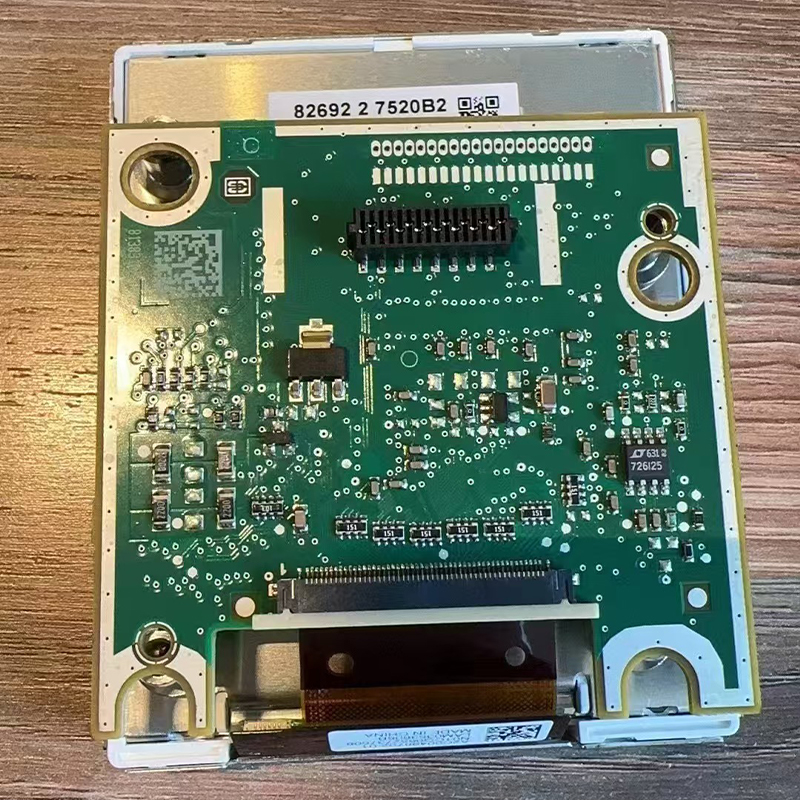

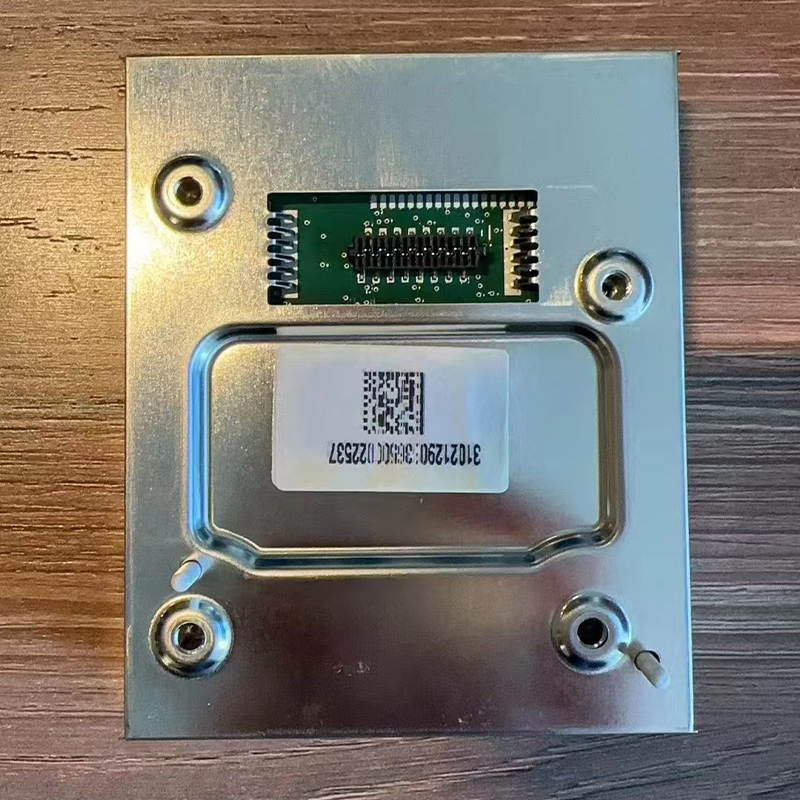

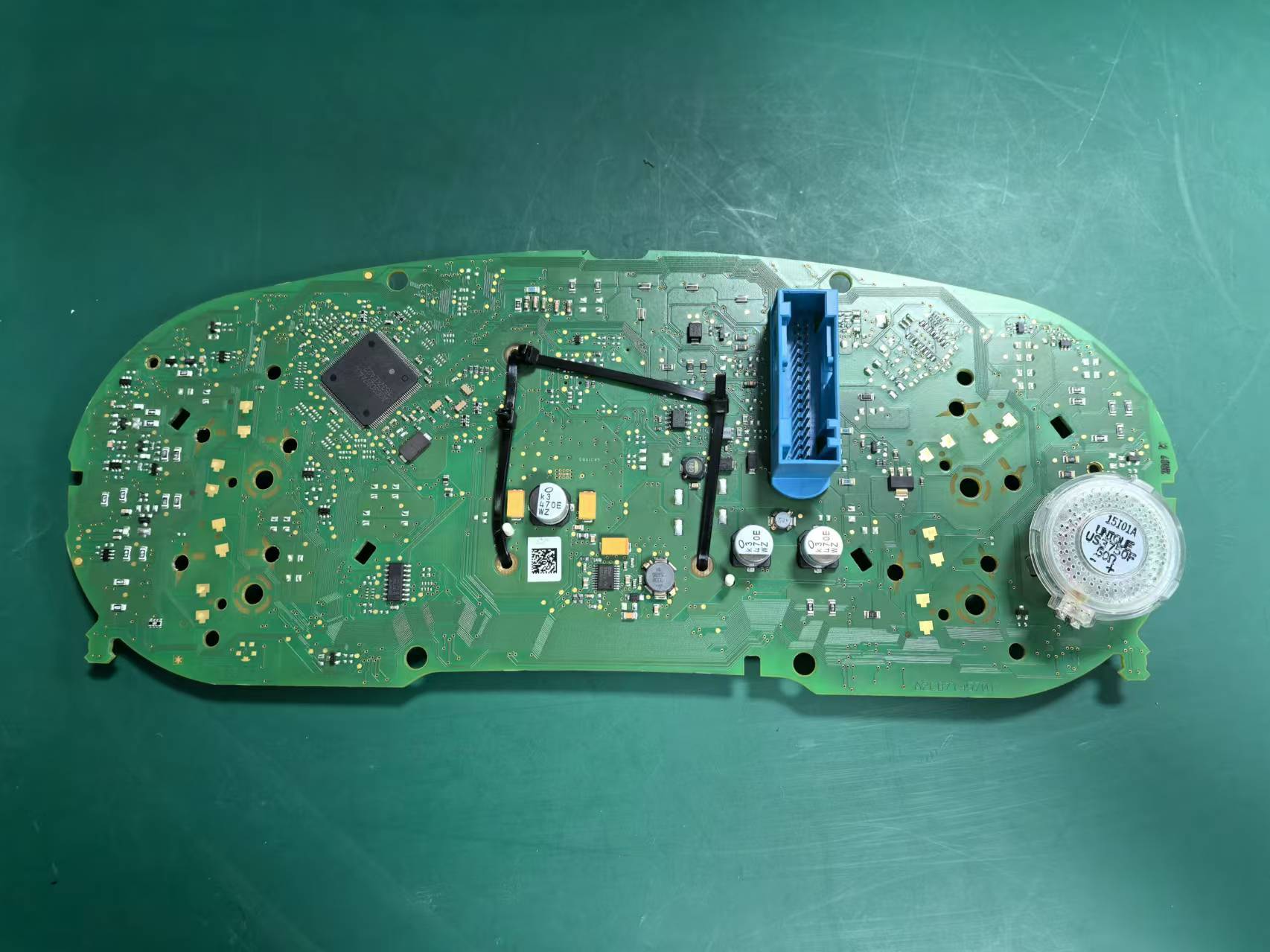

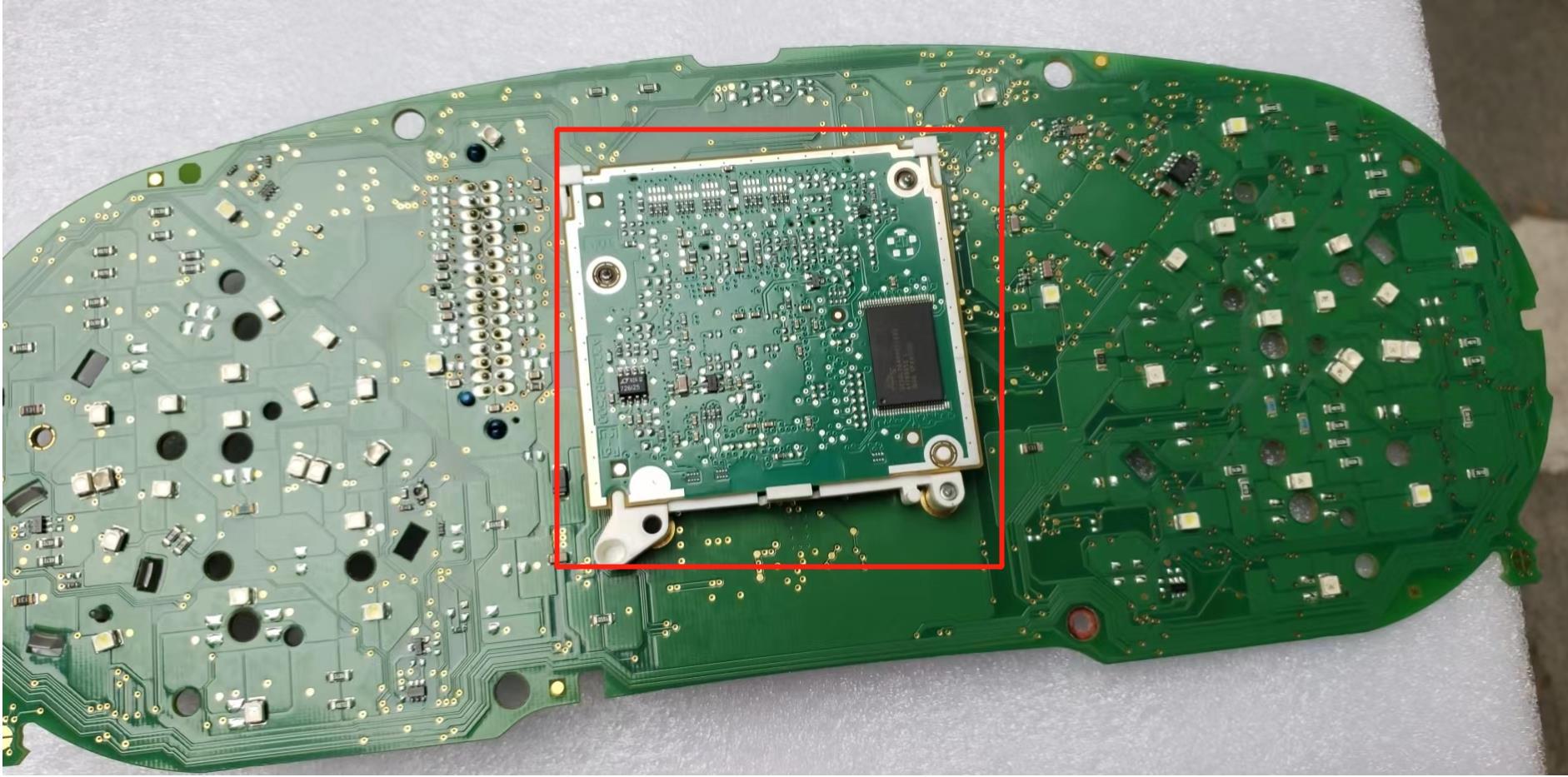

Vissa analoga instrumentpaneler i högre utrustningsnivåer har ett litet tilläggskort bakom minidisplayen. Fäst det enligt bilden och sätt in det i den digitala instrumentpanelen. Om detta kort saknas leder det till felaktiga bränslevärden och felkoder.

USB- och speglingskablar (efter installationen)

Klustret erbjuder två USB-kablar: Uppgradera USB (uppdatering via kabel) och USB-spegling (kabelansluten spegling). Vi rekommenderar att båda kablarna dras in i förvaringsfacket under ratten för att underlätta åtkomsten.

Hela installationsprocessen (video)

Kalibrering av PQ-bränslemätaren (endast om “Full” inte visas när tanken är full)

1. Fyll tanken och kör några hundra meter.
2. Öppna Kördata → Tankbar volym och notera värdet på det återstående bränslet.
3. Ange Inställningar → Kalibrering → Tankens kapacitet och ange det värdet.
4. Bekräfta. “Tankbar volym” ska bli 0 och mätaren ska visa “Full”.”

Ikon för fordonsmodell

Om fordonmodellen på skärmen inte stämmer överens med din bil: gå till Inställningar → Fordonsmodell, välj rätt alternativ och sedan stäng av motorn och lås bilen i några minuter innan du startar om.

Fler demonstrationer med riktiga bilar: TikTok — Officiella installationsguider

7. Handbok för klusterhantering

1. Språk och enheter: Inställningar → Språk/Enheter. Välj EN eller CN; km/h eller mph; °C eller °F.
2. Teman och visning: Välj ett tema i VW-stil; justera densiteten och ljusstyrkan i nattläget.
3. Rattens knappar: Kontrollera knapparna ”Page Up”/”Page Down” och ”OK”/”Back”. Om de inte stämmer överens, kontrollera modulversionerna ^[R4] eller använd OBDeleven ^[R5][R6].
4. Vyer för körlägen: Välj mellan lägena Eco, Comfort och Sport där så är möjligt.
5. Skärmspegling via telefon: Via USB-spegling eller trådlös spegling. Vissa funktioner är begränsade under körning.
6. Varningar och meddelanden: Alla DTC:er och varningar som gäller karossdelen sparas; se även problem med klusterknapparna ^[R7].
7. OTA-uppdatering: Inställningar → System → Onlineuppdatering (APP-datum ≥ 16 april 2025, M-D-Y). Installationen tar cirka 5–6 minuter – stäng inte av datorn. För officiella anvisningar, se erWin ^[R9].
8. Versionskontroll: Efter uppdateringen bör du kontrollera under Inställningar → Versionsinformation; återställ tema/enheter vid behov.

8. Externa källor

1. VW:s bruksanvisningar (USA) — Officiella online-handböcker (2012+).
2. VW ägarmanualer (UK/EU) — Sökning efter EU/UK-manualer.
3. Ross-Tech Wiki — Jetta (16/AJ) Tweaks — Användbara anpassningar/kodning.
4. Ross-Tech — Versioner av styrhjulsstyrningsmodulen — SWCM version/funktionsmatris.
5. OBDeleven för Volkswagen — Officiell verktygsöversikt.
6. VWVortex — OBDeleven-guide för mätarvy — Community-handledning.
7. NHTSA TSB — Knappar i instrumentpanelen fungerar inte (PDF).
8. NHTSA TSB — Tips för borttagning av instrumentpanelens dekorlist (PDF).
9. erWin — Officiell Volkswagen-servicinformation (VWGoA) — Procedurer/kablage/TSB (registrering krävs).
10. CAN-buss — Teknisk översikt — Bakgrundsreferens.
