Passat 2017 Digital Instrument Cluster Upgrade Guide
Inledning
Det digitala instrumentklustret som är utformat för 2017 Volkswagen Passat är en OEM-liknande 10.3" HD-panel byggd på PQ-plattformen. Denna uppgradering levererar en sömlös Plug-and-Play-installation med full fabriks-kompatibilitet för säkerhet. Drivs av ett fordonsklassat Linux-system, startar det på tre sekunder och bevarar alla ursprungliga VW-data utan kodning, flashing eller ändring av någon CANBUS-konfiguration.
Som en förfinad lösning för förare som söker en tydlig och modern display fungerar denna enhet som en komplett Passat 2017 digital instrument cluster upgrade. Den ersätter de mekaniska mätarna samtidigt som varje viktig funktion bevaras—varningsindikatorer, fordonsstatus, styrhjulskontroller och körassistansuppmaningar—vilket säkerställer en pålitlig och exakt eftermontering.
Till skillnad från virtual-cockpit-konverteringar som kräver ECM-uppdateringar eller parkoppling med immobilizer, följer denna eftermontering en traditionell OEM-säker arkitektur. Det ursprungliga styrkortet är inbäddat inuti LCD-huset, vilket säkerställer att ingen diagnostikdata går förlorad och förhindrar falska felkoder under drift.
Viktiga funktioner
Konstruerat specifikt för 2016–2017 Passat PQ-plattformen erbjuder detta system en mogen och stabil arkitektur som undviker onödiga mjukvaruändringar. Resultatet är en pålitlig uppgradering för användare som söker en VW Passat B8 digital cluster retrofit med OEM-nivåstandarder.
- Icke-destruktiv Plug-and-Play-installation: Ingen kapning, ingen skarvning, ingen kodning och ingen ODIS-flashing. Den ursprungliga fordonsdatan förblir orörd och eftermonteringen beter sig som ett fabriksinstallerat alternativ.
- Fordonsklassat Linux-system: Byggt på över 12 års utveckling av Volkswagen-instrumentpaneler, optimerat för stabilitet och respons. Systemet startar på ungefär tre sekunder och körs utan fördröjning vid daglig användning.
- 10.3" 1920×720 HD-panel: Högupplöst display med flera Volkswagen/Audi-inspirerade UI-teman, fullt stöd för rattkontroller och fabrikslik ljusstyrka samt dimningsbeteende.
- Rik fordonsdata och funktioner: Inbyggd skärmspegling, stöd för flera språk, växling av enheter (km/miles, °C/°F), visning av körlägen, visualisering av felindikatorer, servicemeddelanden och OTA-firmwareuppdateringar.
- Inbäddad OEM-styrkort: Det ursprungliga instrumentstyr- PCB:n är integrerat i det nya höljet, vilket bibehåller 100% datanoggrannhet för bränslenivå, kylvätsketemperatur, dörrar, TPMS och säkerhetsvarningar.
- 1:1 gjutet hölje: Instrumenthöljet är modellerat efter den ursprungliga 2017 Passat-dashbordgeometrin för att säkerställa en tät OEM-kvalitetsmontering utan glapp, skrammel eller felinriktning.
Kvalitets- och tillförlitlighetstestning
Varje enhet genomgår strikt tillförlitlighets- och uthållighetstestning för att uppfylla fabriksstandard för en 2016–2017 Passat LCD-instrumentersättning. Dessa tester verifierar stabil prestanda under temperaturvariationer, vibration, långvariga strömcykler och CANBUS-belastning.
| Testobjekt | Standard | Resultat |
|---|---|---|
| Hög temperaturtålighet | 70 °C / 120h kontinuerlig drift | Godkänd – ingen displaydrift eller artefakter |
| Låg temperaturtålighet | -30 °C / 120h kontinuerlig drift | Godkänd – normal uppstart och respons |
| Ström på-cykling | 10,000 tändnings-/uppstartscykler | Godkänd – inga uppstartsfel registrerades |
| CANBUS-signalstabilitet | 24h kontinuerlig simulerad belastning | Godkänd – ingen signalförlust eller avbrott |
| Vibrationstest | 3-axis fordonsvibrationsprofil | Godkänd – kontakter och hölje förblir säkra |
| Displayjämnhet | Ljusstyrkeavvikelse ≤ 3% | Godkänd – jämn ljusstyrka och färg |
| Bakgrundsbelysningens livslängd | 30,000h simulerad livslängd | Godkänd – ingen synlig nedtoning |
Förpackningslista
Satsen innehåller alla huvudkomponenter som krävs för en komplett Passat analog till digital instrumentering omvandling. Varje del är individuellt skyddad för att minska risken för transportskador.
Produktvisning

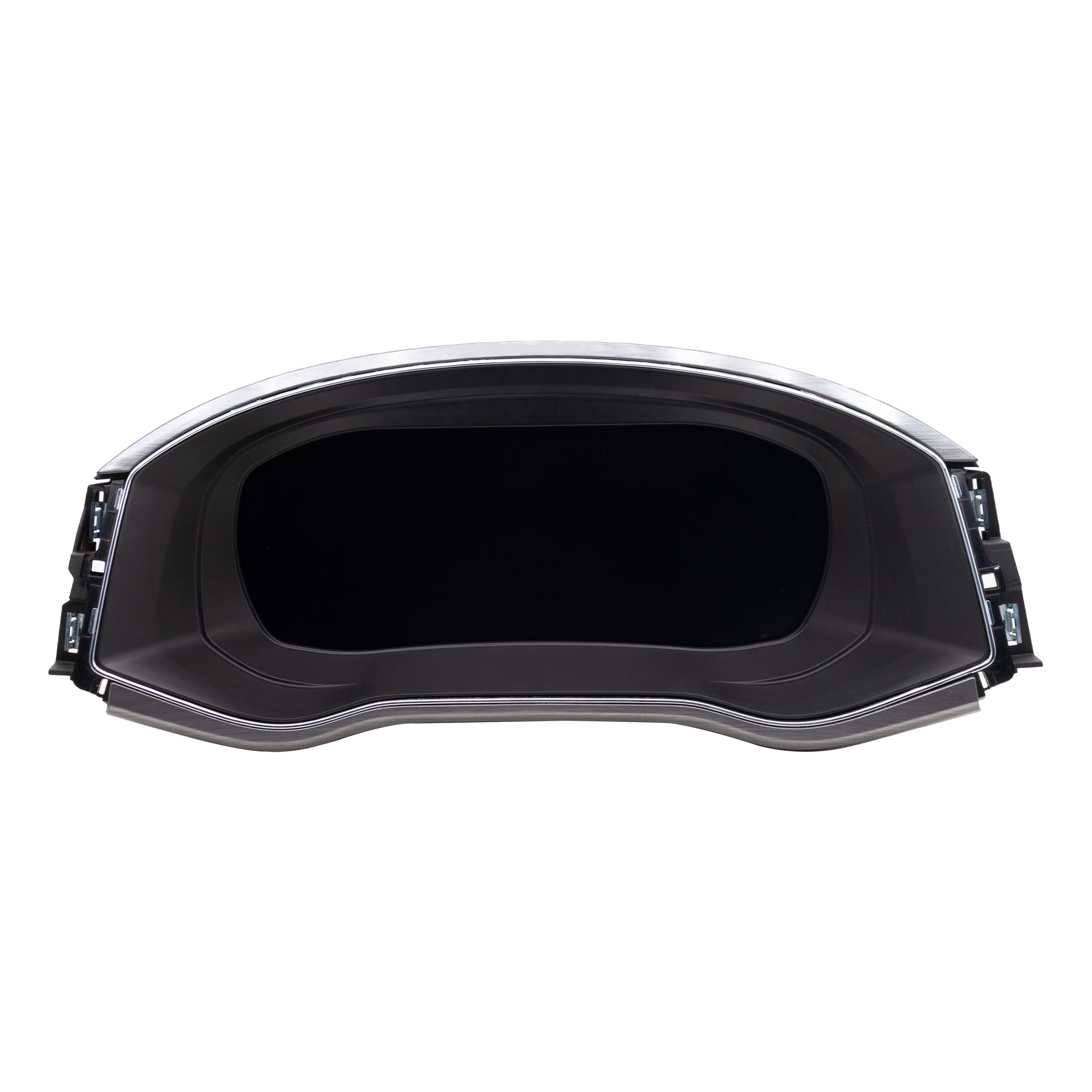

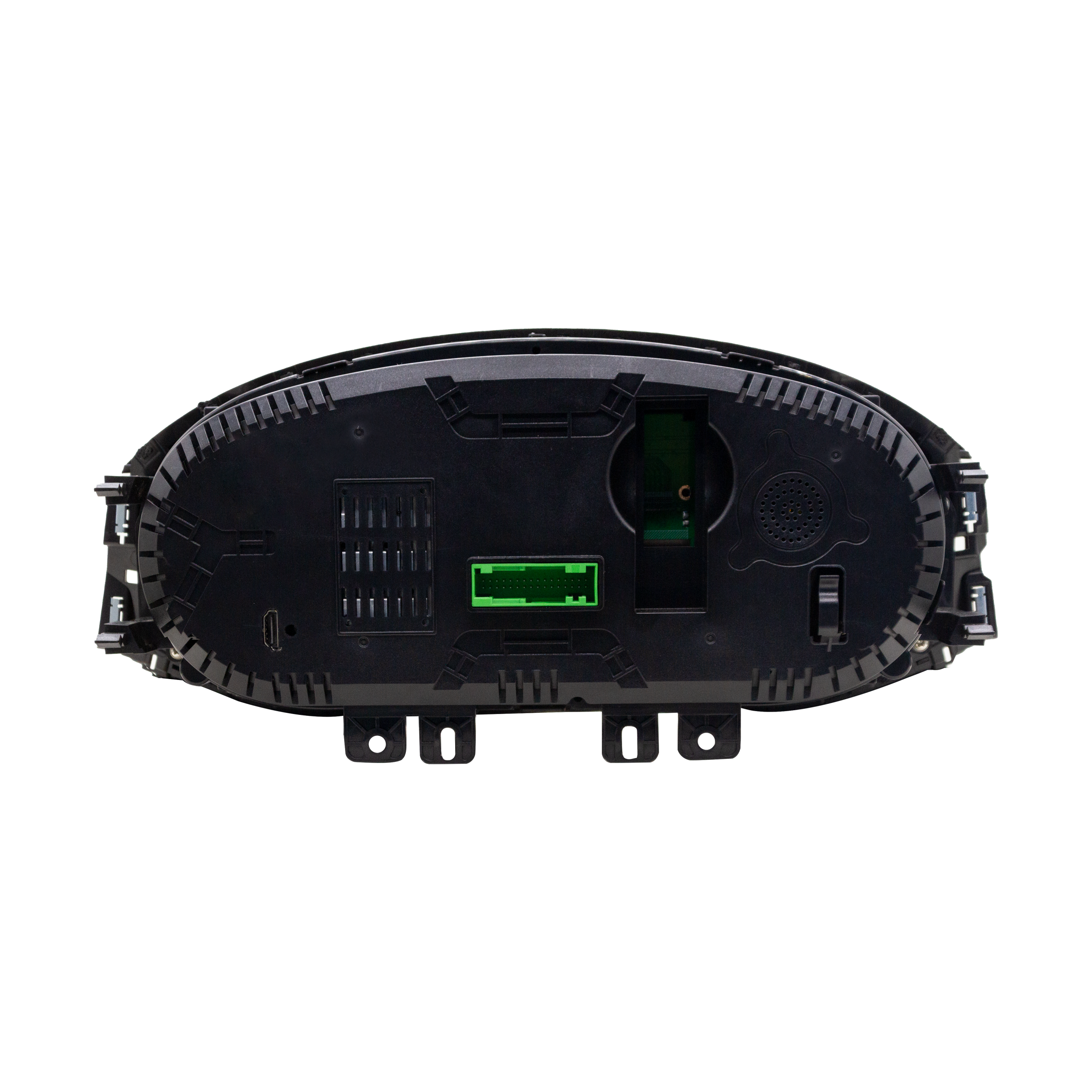

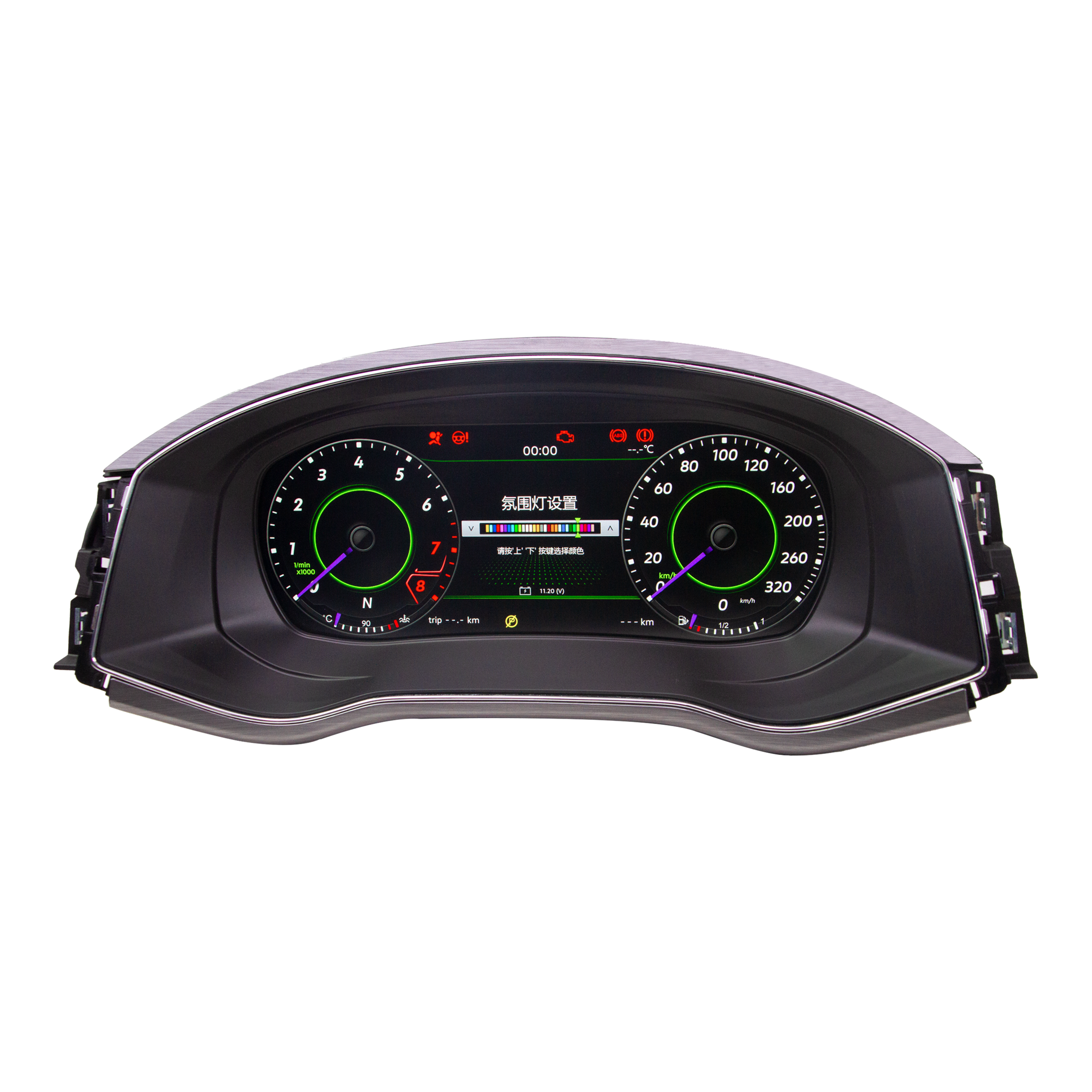

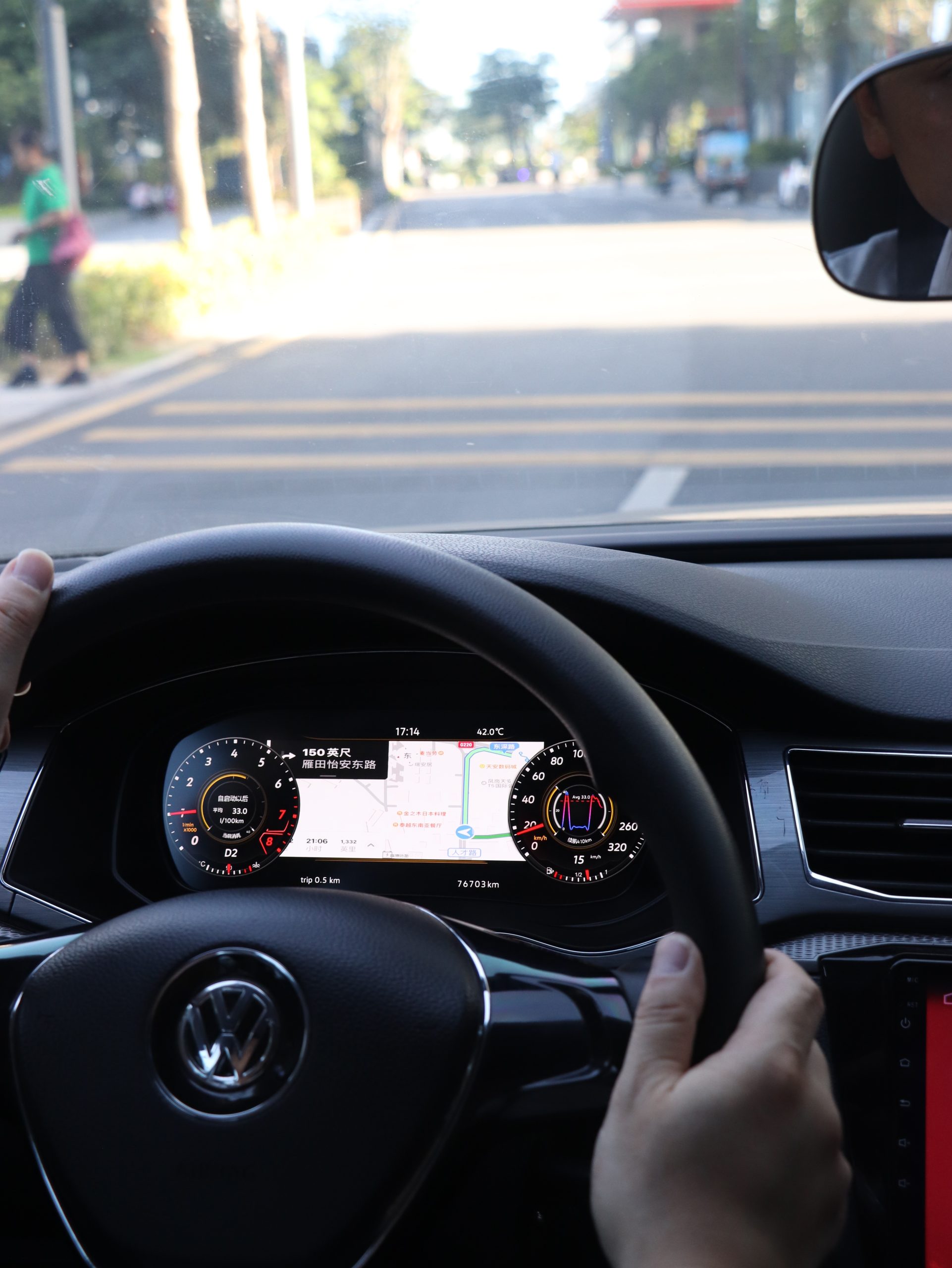

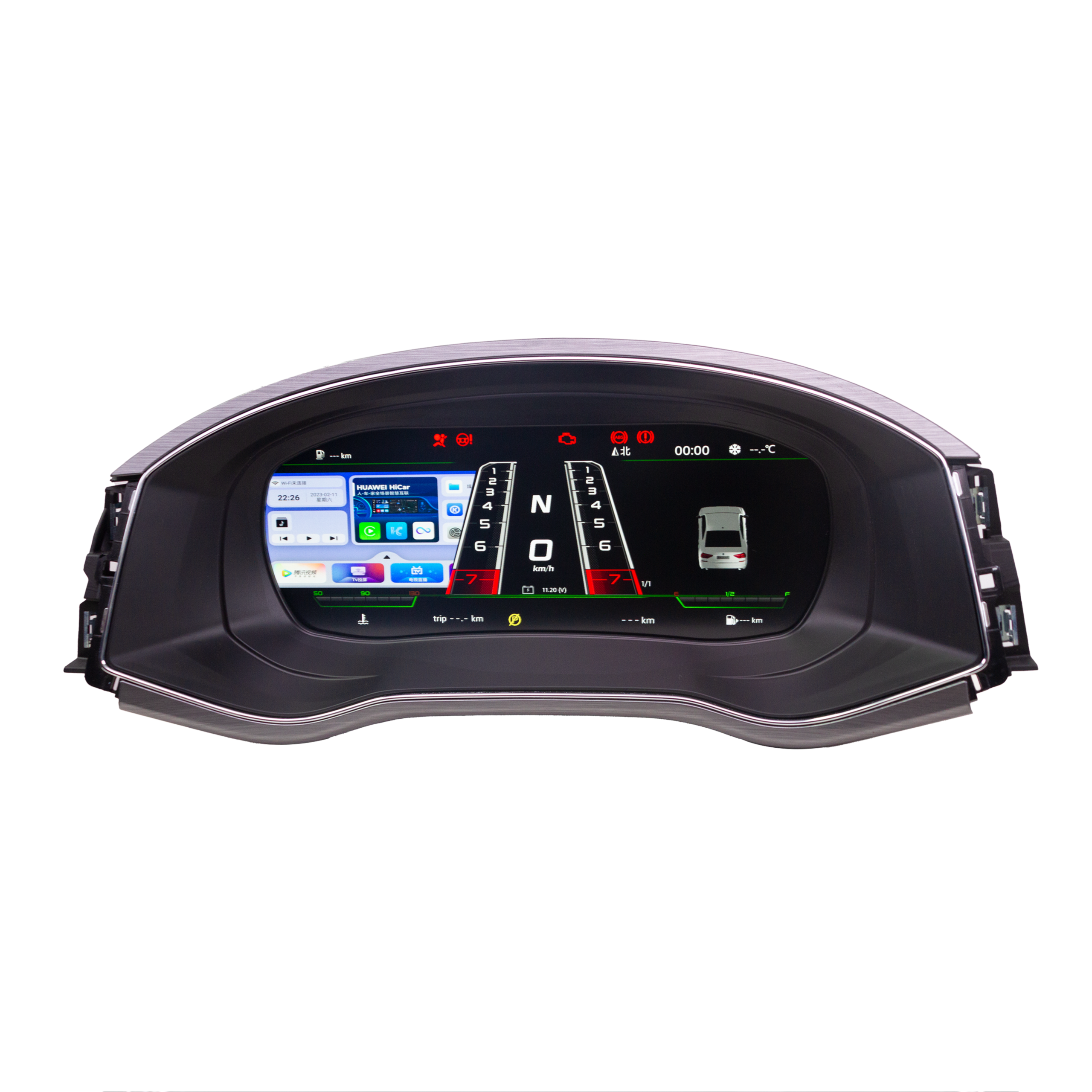

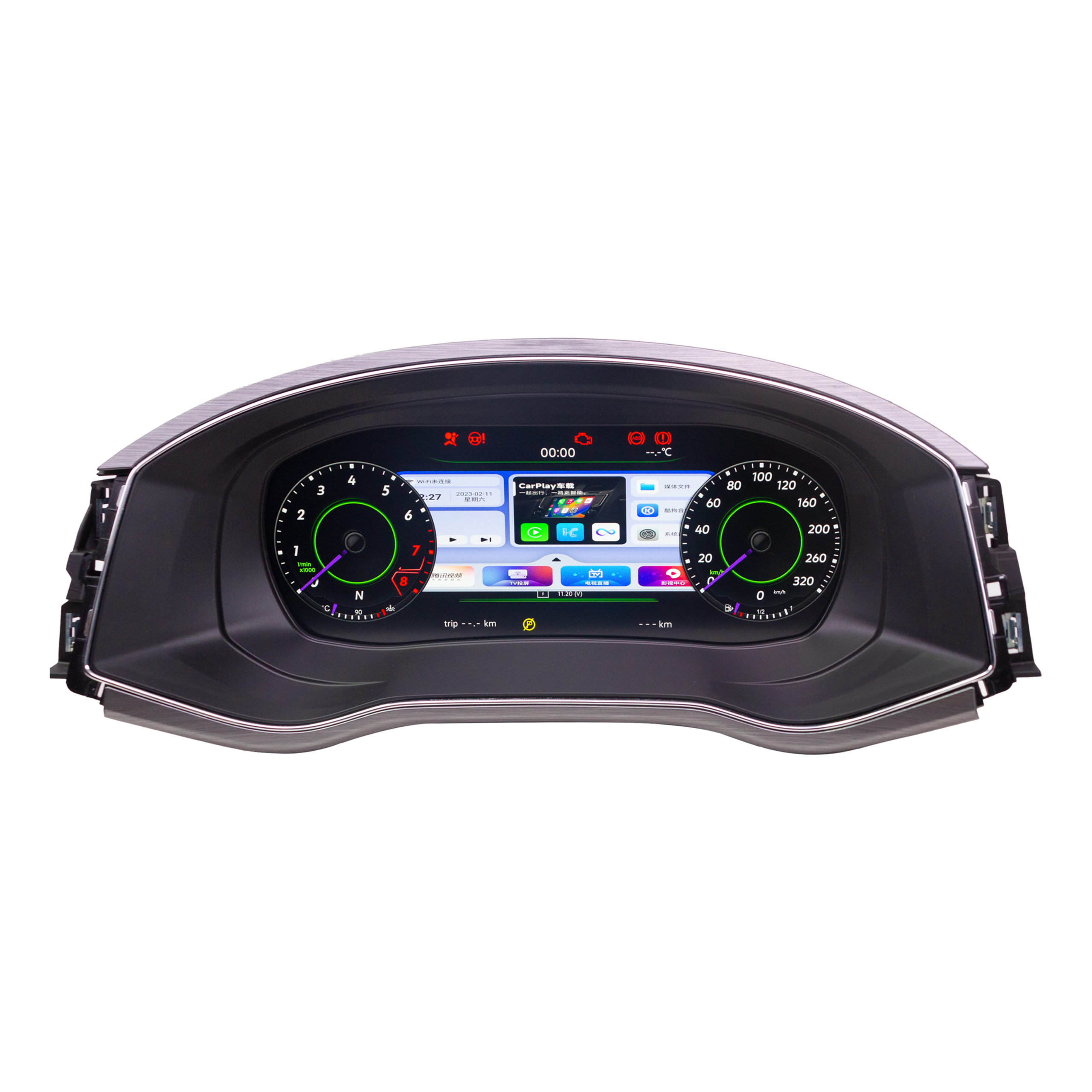

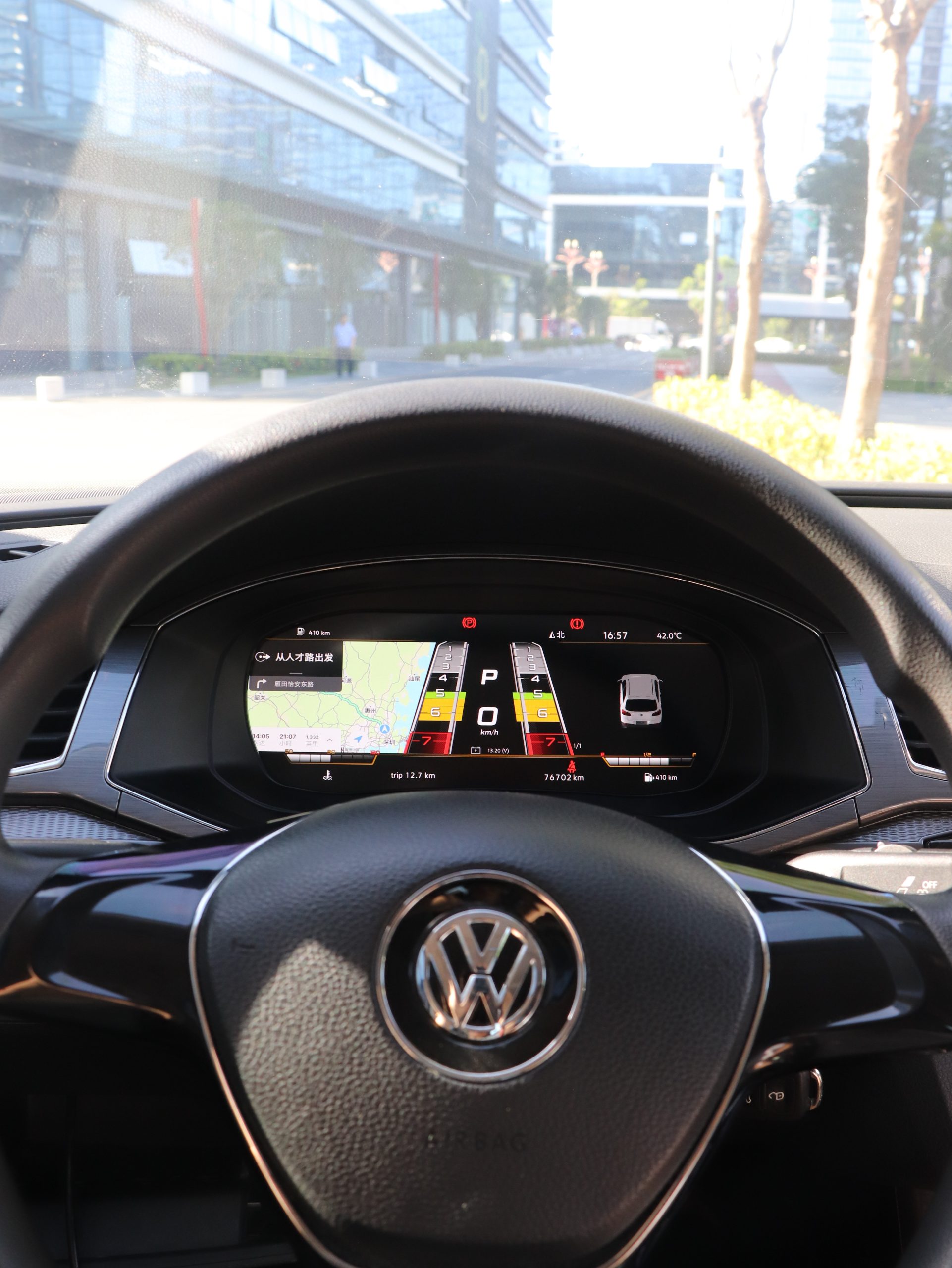

Följande vyer visar UI-layout, höljesdetaljer och utseendet i fordonet, vilket demonstrerar tydligheten och passformen hos denna Volkswagen Passat digital instrumentpaneluppgradering.
Videohandledning för installation
Steg 1 — Inställning av varning för vinterdäck och hastighetsgräns
Innan du tar bort det ursprungliga instrumentklustret, justera varning för vinterdäck och varning för hastighetsgräns till deras maximala värden och inaktivera sedan båda funktionerna i multifunktionsmenyn. Detta förhindrar onödiga varningar efter ombyggnaden och respekterar den ursprungliga Volkswagen-diagnoslogiken.
Steg 2 — Installation av PCB för mekaniskt instrumentkluster med hög specifikation

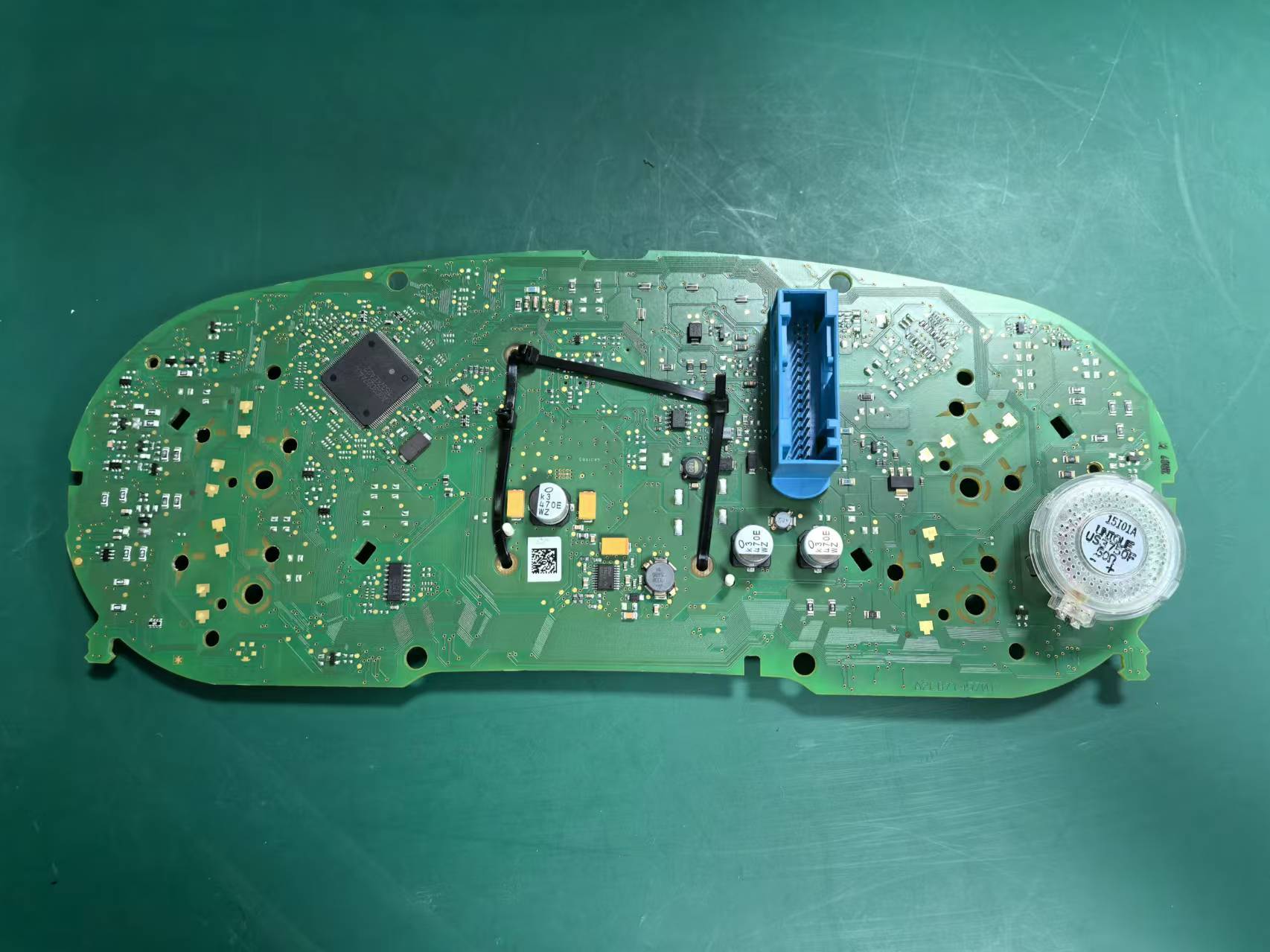

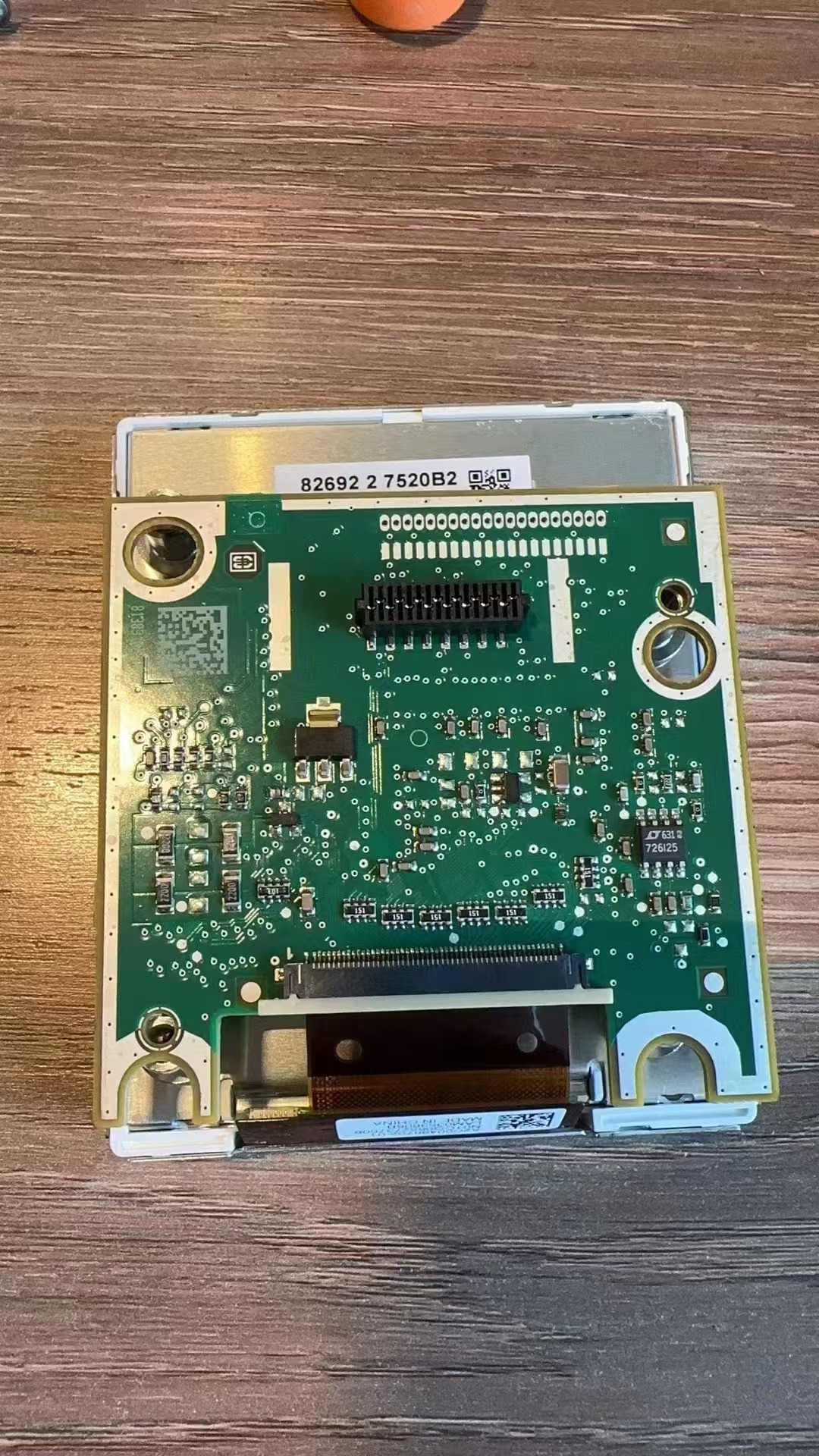

Vissa mekaniska instrumentkluster med hög specifikation för 2017 Passat inkluderar ett extra litet PCB placerat bakom den centrala displayen. Detta kretskort måste överföras korrekt till det nya digitala instrumentklustret. Om detta PCB inte installeras kommer det att leda till felaktiga bränslevärden och felkoder för instrumentklustret.
Installationsprocedur
Installationsprocessen har utformats som en enkel Instrumentkluster-modifiering för Passat B8 som inte kräver kodning eller immobilizer-arbete när den utförs enligt stegen nedan.
- Se till att alla varningar är avstängda enligt steg 1 innan klustret tas bort.
- Stäng av tändningen och vänta 2–3 minuter tills CANBUS-systemet går in i viloläge.

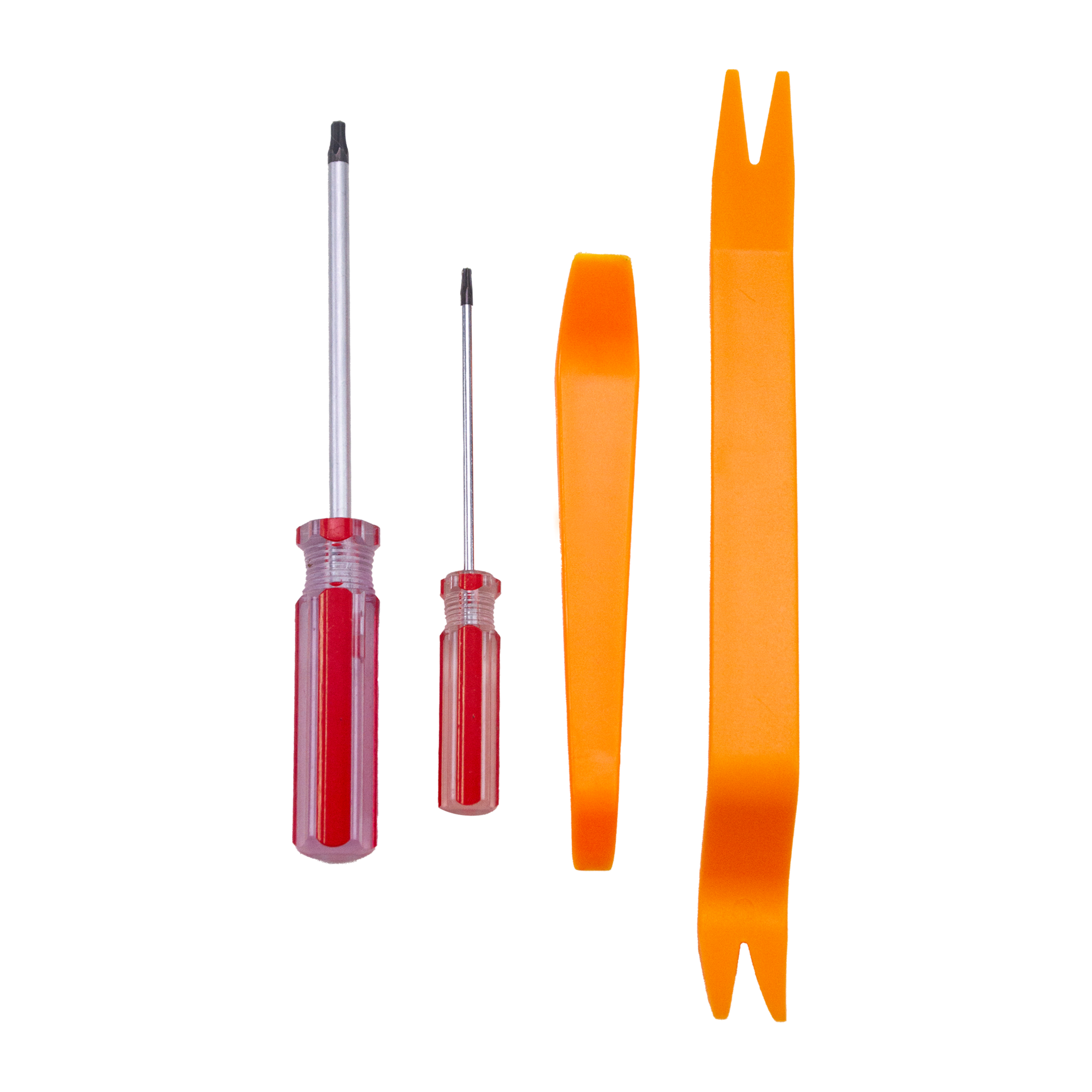

- Använd trimverktyg för att ta bort instrumentpanelens ram utan att repa omgivande ytor.
- Ta bort skruvarna som fäster det ursprungliga mekaniska klustret och dra det försiktigt framåt.

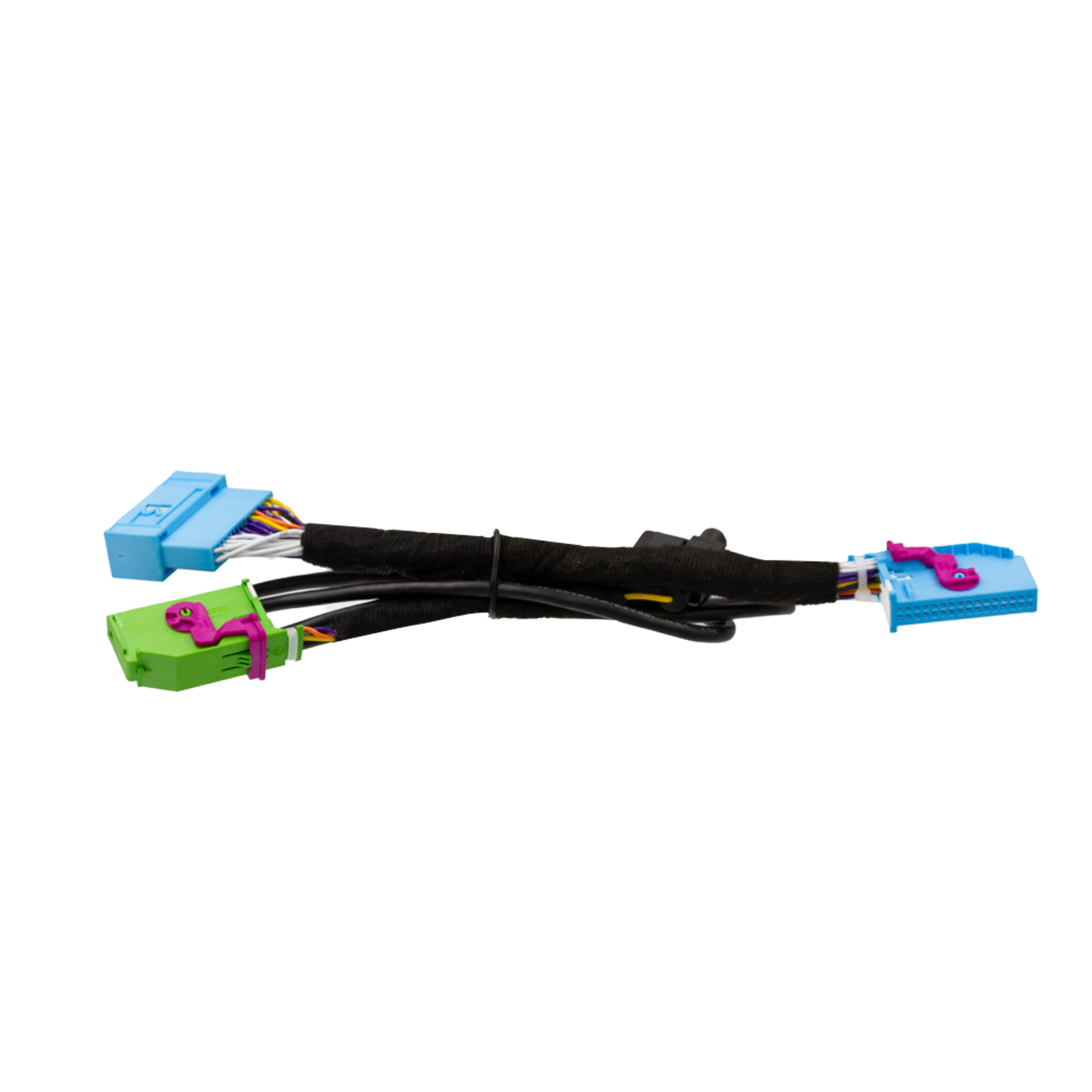

- Koppla bort OEM-kontakten och anslut den medföljande plug-and-play-kabelhärvan.

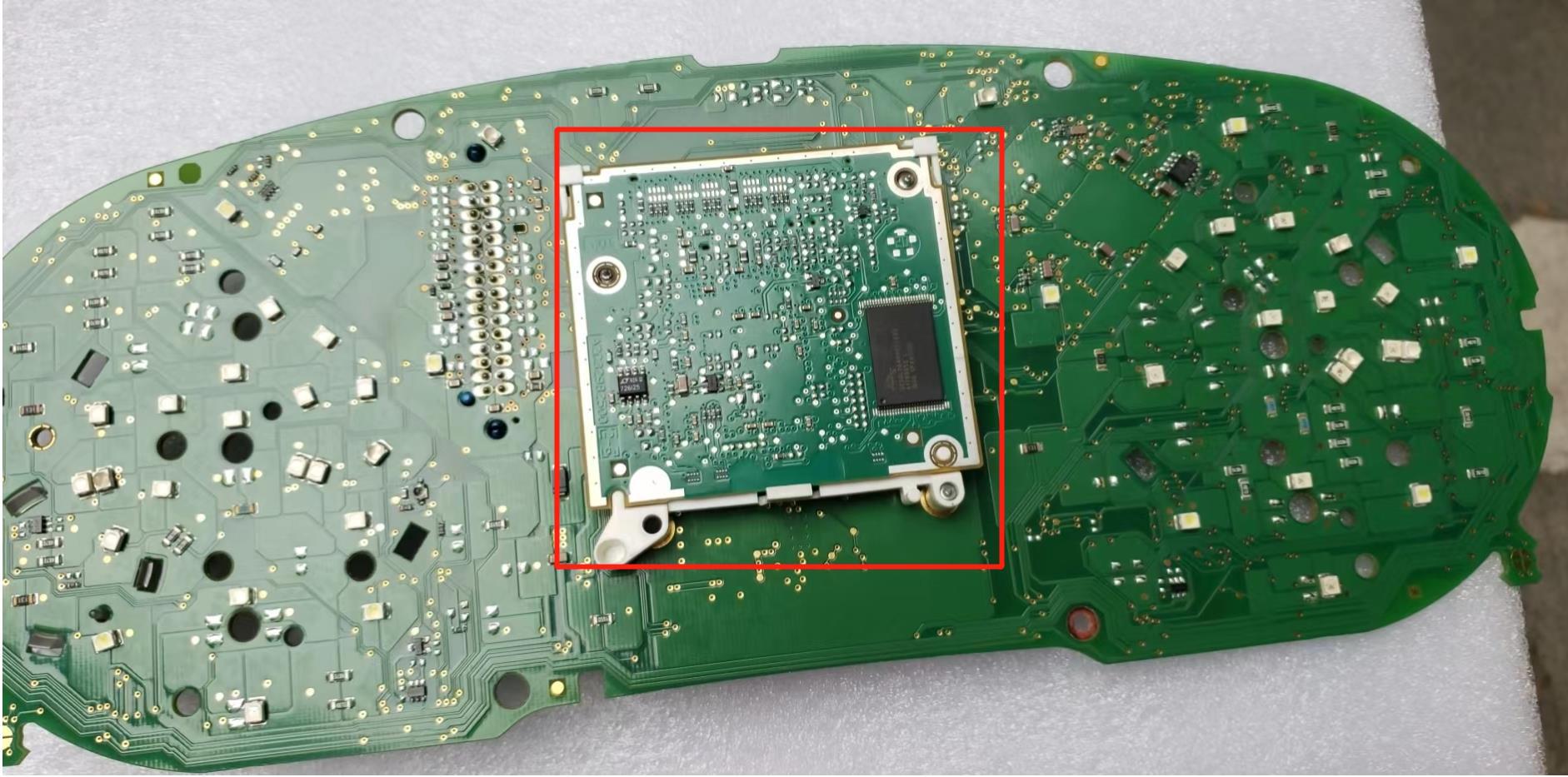

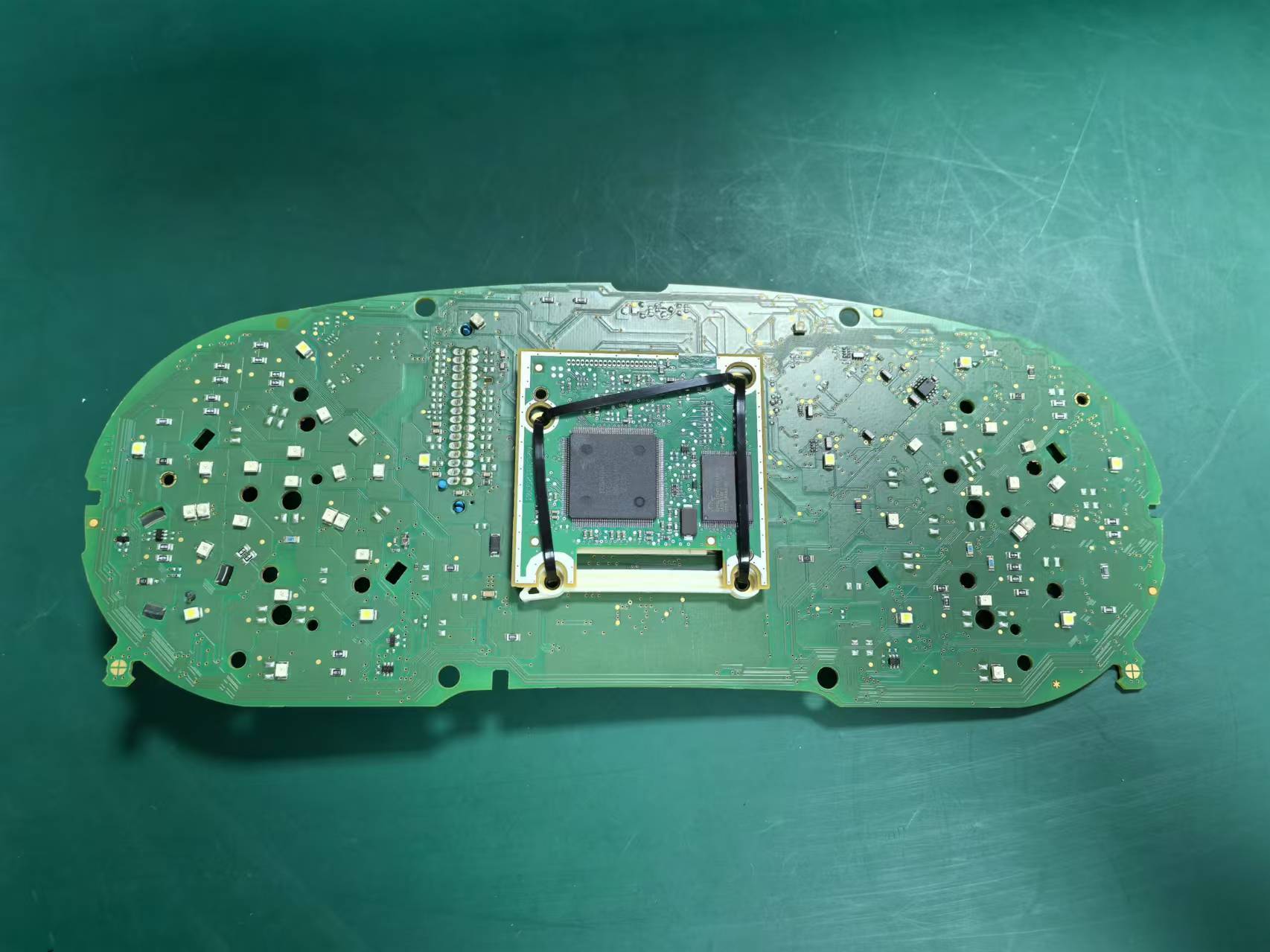

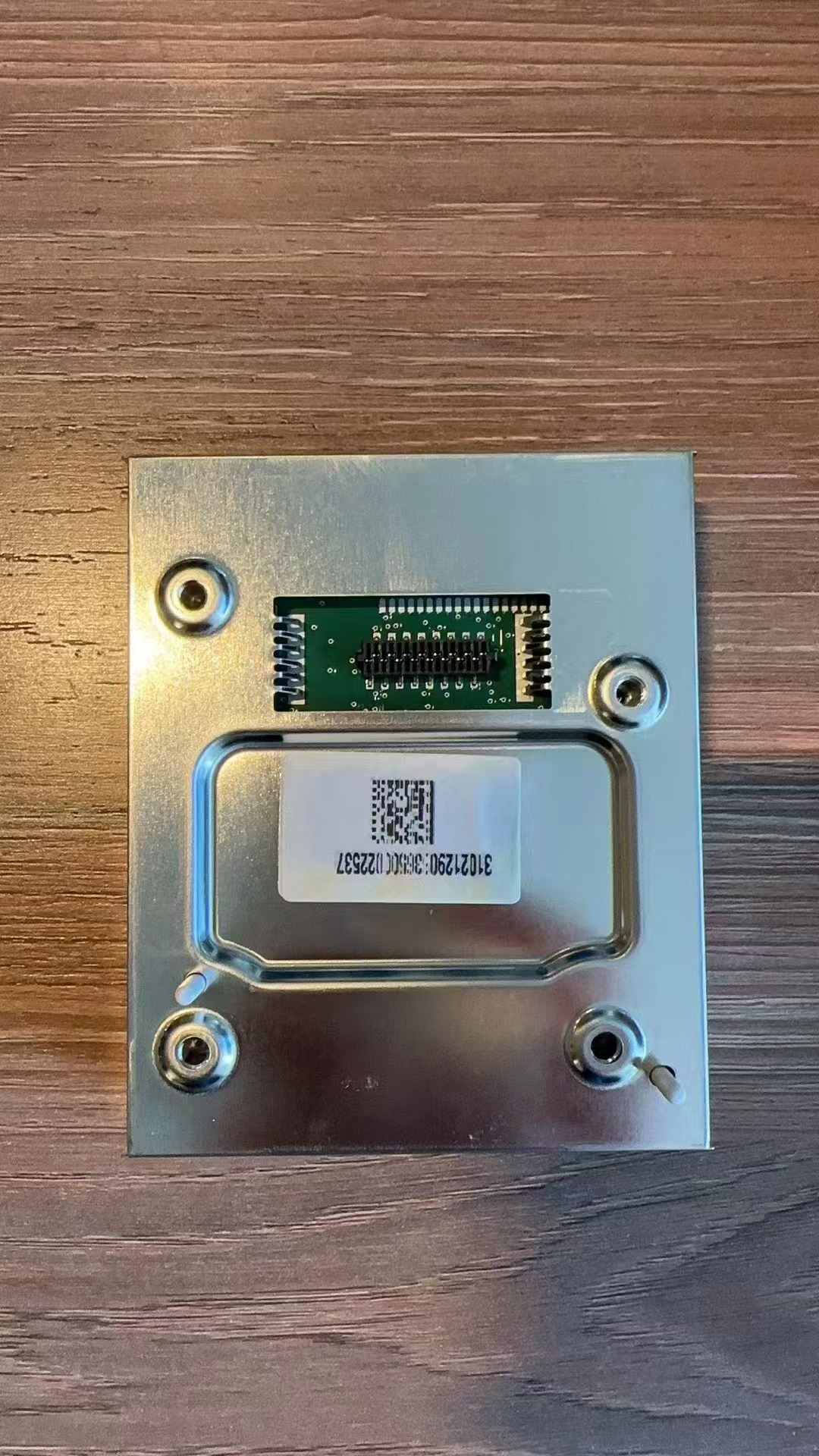

- Om tillämpligt, överför och montera det lilla kretskortet från originalenheten till den nya LCD-instrumentpanelen (krävs för vissa högre utrustningsnivåer).
- Sätt in den nya instrumentpanelen i instrumentbrädan och dra åt skruvarna jämnt.
- Slå på tändningen för att kontrollera funktionen: blinkers, bakgrundsbelysning, bränslenivå, kylvätsketemperatur, dörrstatus, TPMS, helljus och alla säkerhetsindikatorer måste fungera korrekt.
Viktiga anmärkningar
-
Fordonskompatibilitet & Plattform
Detta kit är utformat för 2016–2017 Volkswagen Passat modeller som ursprungligen utrustades med en mekanisk instrumentpanel på PQ-baserad plattform. Om instrumentpanelens form och kontakt är identiska med de som visas i installationsvideon, kan eftermonteringen betraktas som säker Passat analog till digital instrumentering omvandling. Om ditt instrumentpanelskal eller kontakt skiljer sig åt, installera inte enheten innan du har bekräftat kompatibiliteten. -
Använd som ett alternativ till Virtual Cockpit
Denna produkt är ett dedikerat Passat B8 virtual cockpit alternative, byggd för att behålla den ursprungliga CANBUS-arkitekturen och immobilizerns parning. Den ska inte kombineras med tredjeparts kodningsförsök eller partiella ECU-byten. Att blanda eftermonteringsmetoder kan orsaka inkonsekventa CAN-meddelanden, onödiga felkoder eller förlust av vissa assistansfunktioner. -
Hantera statisk elektricitet och kretskort
När du arbetar med instrumentpanelen ska du avladda kroppens statiska elektricitet genom att röra vid en jordad metallpunkt och undvik att hantera kretskortet med bara fingrar på komponenterna. Håll alltid kretskort i kanterna. På högre utrustningsnivåer måste det lilla bakre kretskortet flyttas över till den nya enheten enligt dokumentationen; annars Passat 2017 instrumentpanelsskärm uppgradering kan visa felaktig bränslenivå, varningsljud eller diagnostiska fel. -
Ta inte bort den ursprungliga summern
Fabrikssummern (ljudgivaren) inuti den ursprungliga instrumentklustern måste förbli kvar i signalkretsen. Att ta bort eller kringgå den kan leda till varningar om “instrument cluster fault” eller uteblivna akustiska säkerhetsvarningar. Under VW Passat PQ platform cluster upgrade, se till att alla akustiska enheter som krävs av OEM kablaget fortfarande är installerade och anslutna. -
Verifiering efter installation
Efter att ha slutfört VW Passat B8 digital cluster retrofit, kontrollera alla indikatorer systematiskt: blinkers, helljus/lågt halvljus, handbroms eller EPB, ABS/ESP, airbagvarning, TPMS, dörröppen-indikering, bränslereserv och motortemperatur. Först när alla funktioner fungerar korrekt bör fordonet åter tas i regelbunden användning. Om någon varning visas som inte fanns före installationen, kontrollera kablaget och PCB-anslutningarna igen i stället för att ignorera felet.
