Så här installerar du en digital instrumentpanel för Audi A6 C7 (2012-2018)
Installationsguide för digitalt instrumentkluster i Audi A6 C7 (2012–2018)
Denna procedur är uppbyggd kring installationsmaterialet för Audi A6 C7 och de medföljande interna kortreferenserna. Följ arbetet i ordning: dokumentera den ursprungliga skärmen, slutför de nödvändiga förinstallationskontrollerna, ta bort den ursprungliga instrumentpanelen, överför de interna delar som ska behållas, anslut den nya skärmen igen och testa den innan du sätter tillbaka panelen.
Omfattning: Denna sida dokumenterar installationsrutten för Audi A6 C7 som visas i det medföljande materialet. Den påstår inte att varje Audi A7 eller varje C7-instrumentpanel följer exakt samma procedur för borttagning av paneler.
Förbered bilen och arbetsbänken först
Börja inte med att demontera dekoren. Förbered fordonet, verktygen och en ren arbetsyta innan originalkombiinstrumentet tas bort.
Förberedelse av fordonet
- Bekräfta att fordonet är Audi A6 C7-rutten som visas i installationsfilmen.
- Fotografera instrumentbrädan och den ursprungliga instrumentklustern innan någon demontering.
- Ställ in rattens position för att ge åtkomst till instrumentpanelens omgivande panel.
- Skydda synliga dekorytor innan du använder demonteringsverktyg.
Verktyg och arbetsbänk
- Använd inredningsverktyg som inte repar och som är lämpliga för invändiga clips.
- Förbered en ren, vadderad arbetsbänk innan klustret tas ur bilen.
- Håll skruvar och kvarvarande delar organiserade under demonteringen.
- Behåll den ursprungliga klustret efter installationen; kasta inte bort det.
Elektroniskt skydd
- Avladda statisk elektricitet innan du rör exponerade elektronikkort.
- Hantera korten i kanterna i stället för att röra komponenterna.
- Använd aldrig LCD-skärmen som en tryckpunkt under monteringen.
- Kontrollera kvarvarande interna delar och kontakter innan du stänger höljet.
Improvisera inte: Det tillhandahållna materialet visar ett internt överföringssteg. Om installatören inte säkert kan hantera instrumentpanelens dekorlist och exponerad elektronik bör bänköverföringssteget utföras av en erfaren installatör av fordons elektronik.
Dokumentera originaldisplayen och nödvändiga inställningar
Detta är det första installationssteget. Medan det ursprungliga instrumentklustret fortfarande är anslutet och synligt, notera vad fordonet visar just nu. Utan denna utgångspunkt kan en befintlig varning lätt förväxlas med ett installationsfel.
Slutför utgångsregistreringen innan du tar bort panelen
- Slå på originalinstrumentet för inspektion och ta ett tydligt foto framifrån.
- Anteckna den visade körsträckan, bränslenivån och eventuella synliga varnings- eller påminnelsemeddelanden.
- Gå in i menyn för tillgängliga inställningar och notera språk-, enhets- och varningsrelaterade inställningar där det är tillämpligt för den installerade versionen.
- Använd den ursprungliga menykontrollinmatningen och bekräfta att den reagerar innan instrumentpanelen tas bort.
- Spara dessa foton och anteckningar för den slutliga jämförelsen efter installationen.
Viktig begränsning: Det medföljande materialet inkluderar en varnings-/menyinställningsreferensvideo, men det fastställer inte att varje levererad programvaruversion använder en identisk menypost. Använd endast referensen där den stämmer överens med den enhet som installeras.
▶ Visa referens
Varning och menyinställningsreferens
Granska funktionen som visas runt 01:24 innan demontering. Dokumentera först fordonets ursprungliga skick; använd samma punkter senare när du kontrollerar den installerade LCD-instrumentpanelen.
Titta på hela installationsvideon för A6 C7 innan du börjar
Det skriftliga förfarandet nedan följer denna videosekvens. Titta igenom den helt en gång innan du påbörjar den fysiska installationen, och återgå sedan till det relevanta steget medan du arbetar.
Videon är den primära referensen för den fysiska installationen. Bilderna av ramen nedan är placerade i det matchande steget i stället för att upprepas som ett separat galleri.
Följ dessa steg i ordning
Varje steg nedan innehåller endast det visuella bevis som behövs för den operationen. Slutför ett steg innan du går vidare till nästa.

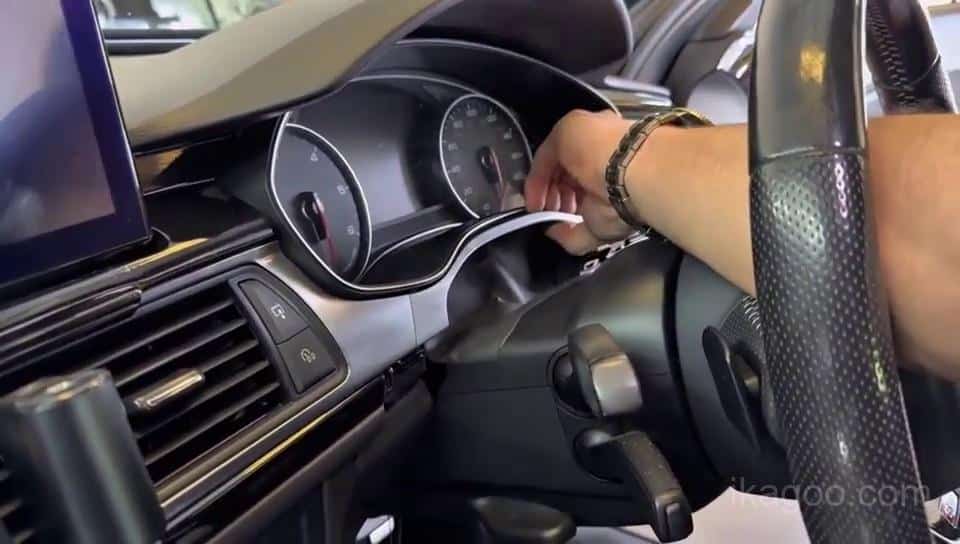

Lossa den nedre panelramen
- Bekräfta att baslinjeposten från steg 0 har sparats.
- Justera rattens position för att skapa arbetsutrymme runt instrumentpanelens ram.
- Börja vid den nedre vänstra klustret och trimområdet på styrkolonnens sida som visas i videon.
- Lossa trimmen stegvis; böj eller tvinga inte hela panelen på en gång.

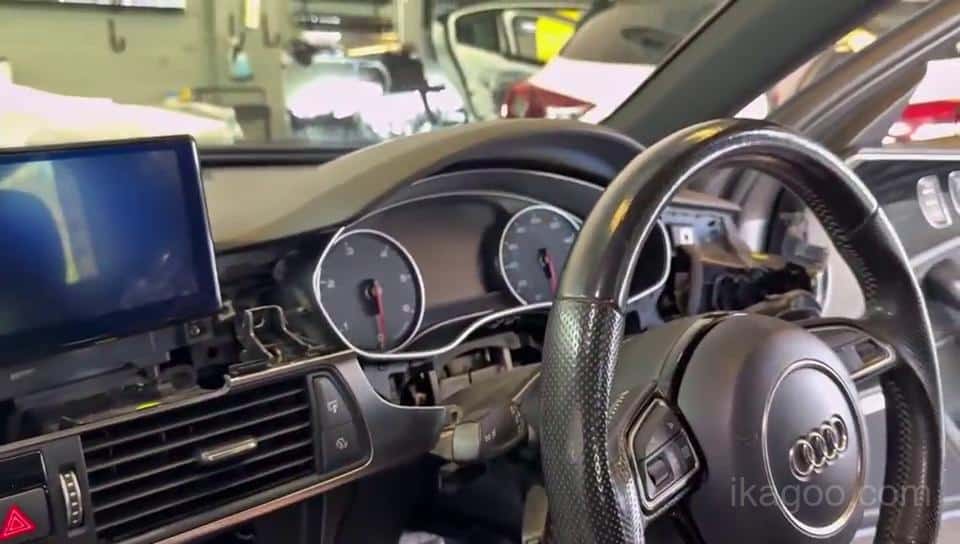

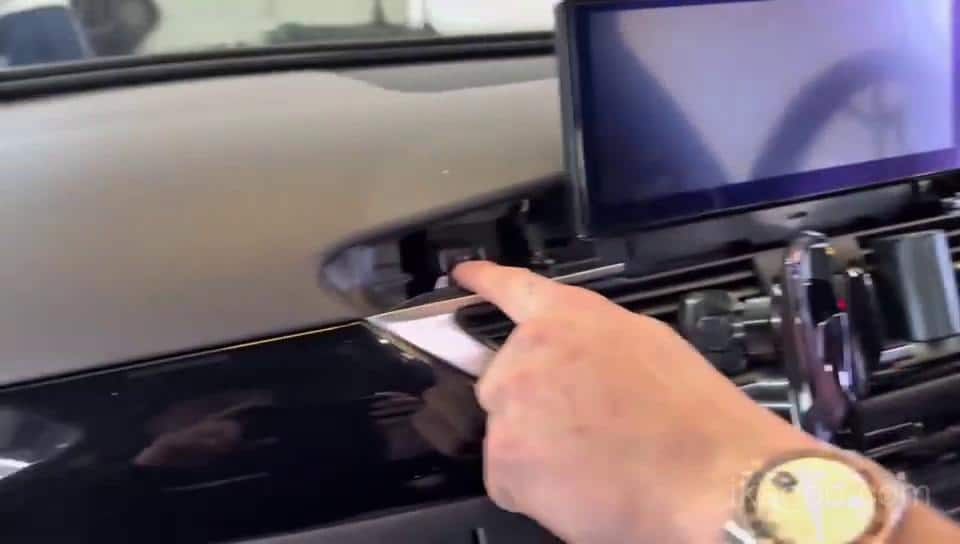

Öppna den trimningsväg som krävs för att ta bort instrumentpanelen
- Fortsätt att lossa trimmen runt instrumentpanelen utan att överbelasta clipsen.
- Öppna den långa mittventilen / instrumentpanelens trimsektion som visas i videon.
- Bekräfta att området för instrumentgruppens montering är exponerat innan du försöker dra ut den ursprungliga enheten framåt.

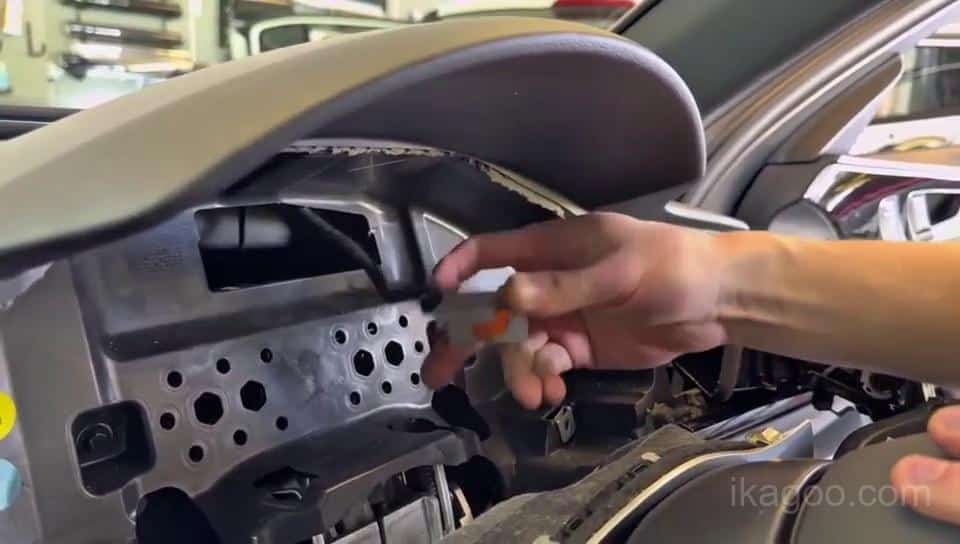

Ta bort det ursprungliga instrumentklustret
- Dra endast fram det ursprungliga klustret efter att åtkomstpanelen har lossats.
- Stöd instrumentklustret med handen medan du når den bakre anslutningen.
- Koppla försiktigt bort den bakre kontakten; låt inte enheten hänga i kabelstammen.
- Flytta den borttagna instrumentpanelen direkt till den vadderade arbetsbänken.

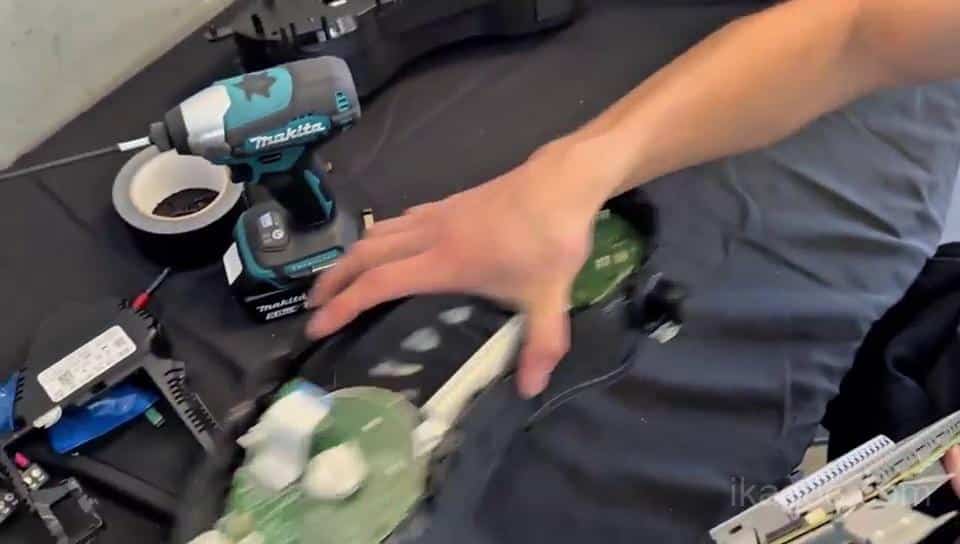

Öppna det ursprungliga höljet på bänken
- Placera det ursprungliga instrumentklustret med framsidan upp på den rena vadderade ytan.
- Håll clips och skruvar organiserade när höljet öppnas.
- Rör inte direkt vid kretskortets komponenter och applicera inte kraft på lins- eller LCD-området.
- Innan du flyttar något, kontrollera vilka originalkomponenter som måste behållas.
Statisk skydd: Bänkstegen exponerar känslig elektronik. Urladda statisk elektricitet och hantera exponerade kretskort endast i kanterna.

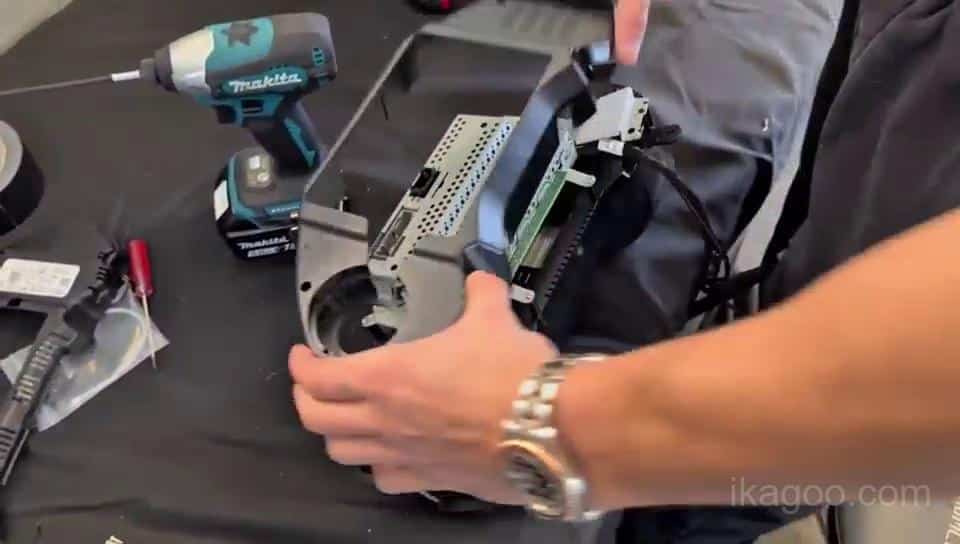

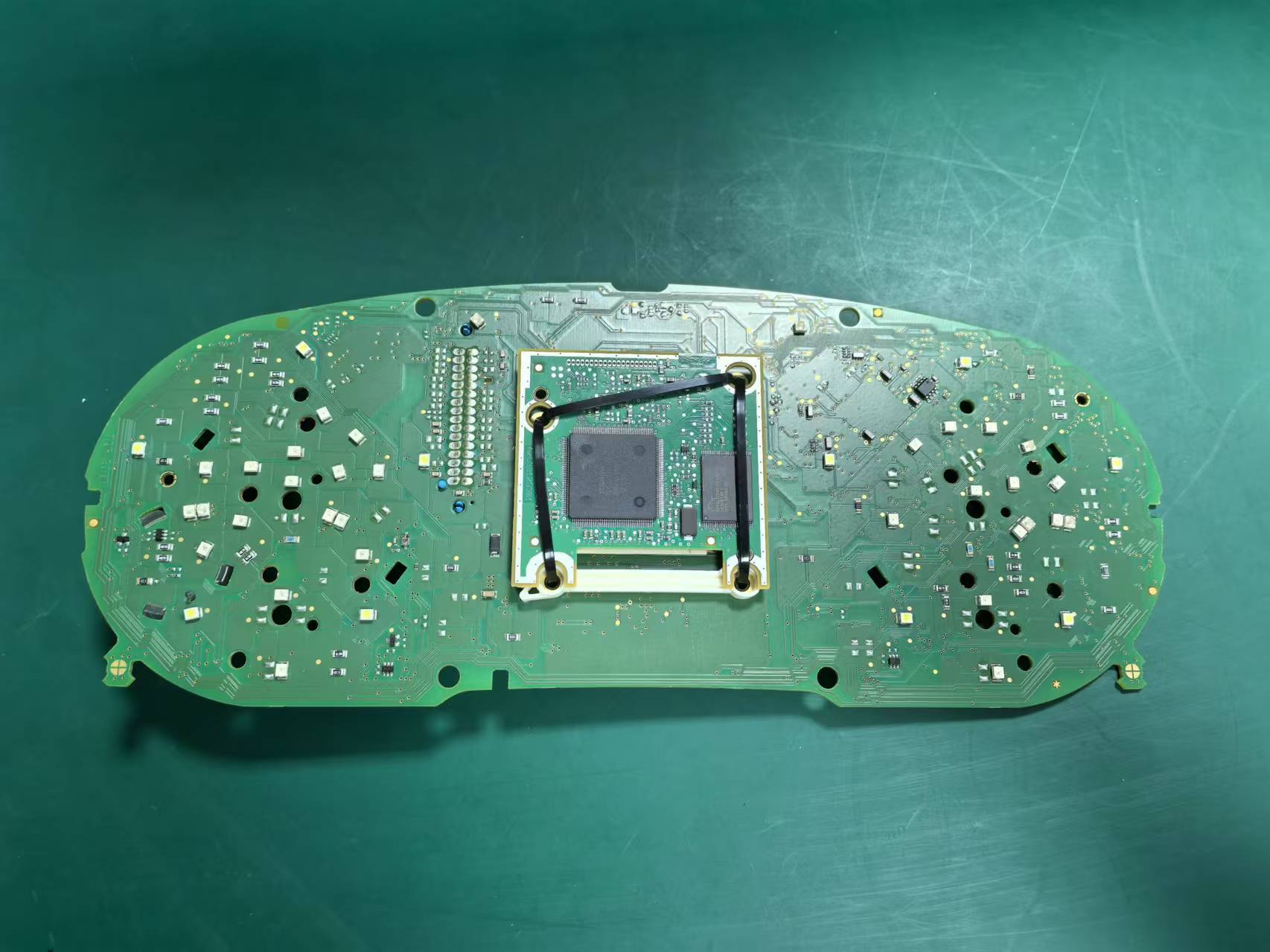

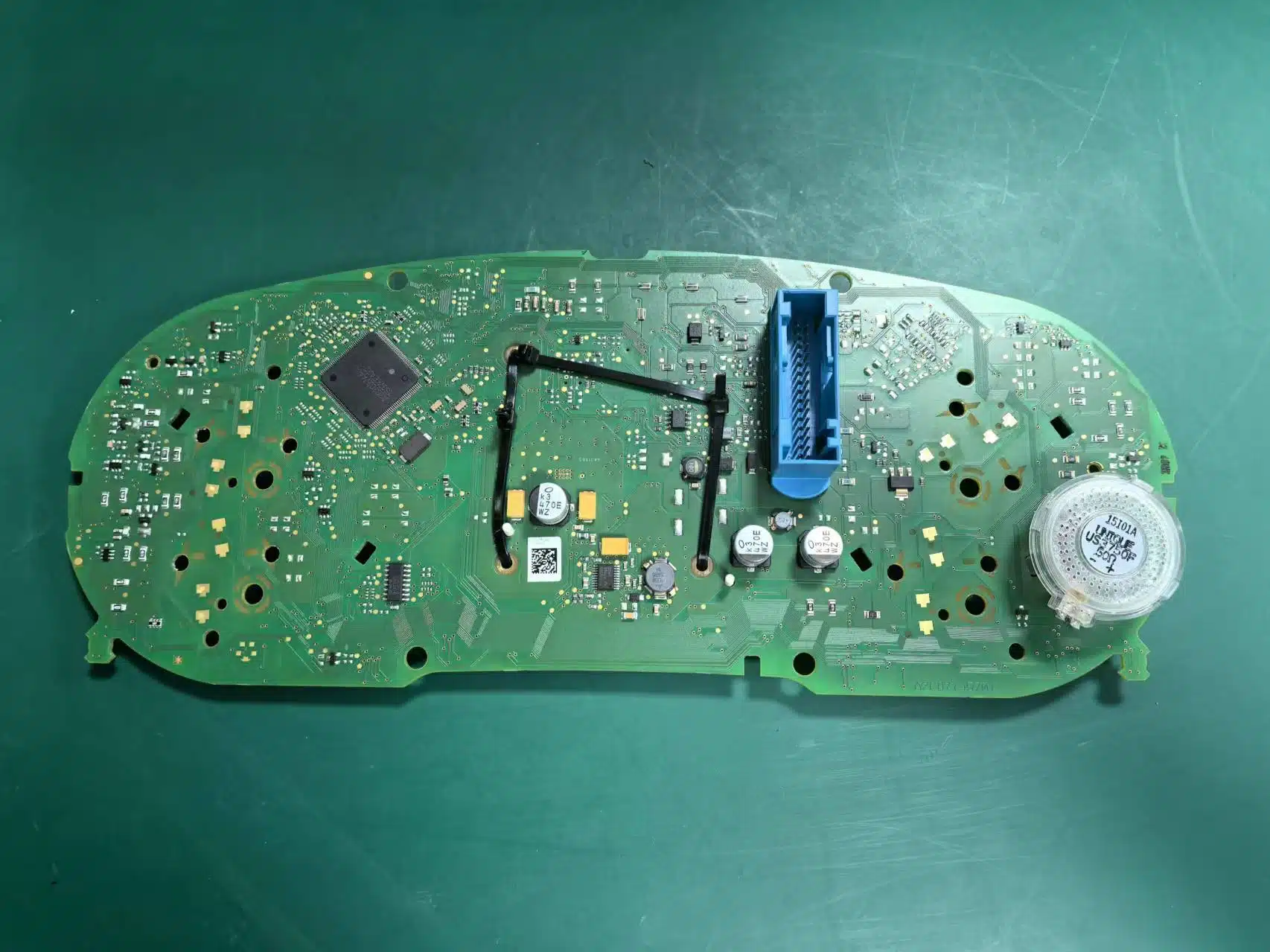

Överför de nödvändiga interna delarna och behåll summerns väg
Detta är det viktiga tekniska steget i det levererade materialet. Vissa ursprungliga klusterenheter innehåller ett litet kvarvarande kretskort bakom det ursprungliga displayområdet. Där detta kort finns måste det installeras korrekt i den nya LCD-klusterstrukturen. Den ursprungliga summer-/högtalarrelaterade vägen måste också förbli korrekt bevarad.
- Identifiera det behållna kretskortet och dess kontaktposition innan du flyttar komponenter.
- Överför endast de ursprungliga delar som krävs till den nya LCD-strukturen.
- Kontrollera att kontakterna sitter plant och inte kläms av höljet.
- Utelämna inte det ursprungliga avsnittet om summern under överföringen.
- Om fordonsinformationen eller varningsbeteendet är onormalt efter installationen, kontrollera detta steg igen innan du antar att LCD-enheten är defekt.
▶ Referens
Referens för hjälpkort
Se punkt för hantering av kortet runt 02:43.
▶ Referens
Referens för bänköverföring
Se intern hantering runt 04:32.
Stäng LCD-klusterhöljet på bänken
- Kontrollera kortets placering, kontaktens sits och summerns fastsättning en sista gång.
- Justera LCD-klusterhöljet jämnt innan du fäster eller snäpper fast det.
- Tvinga inte feljusterade delar och tryck inte direkt på skärmens yta.

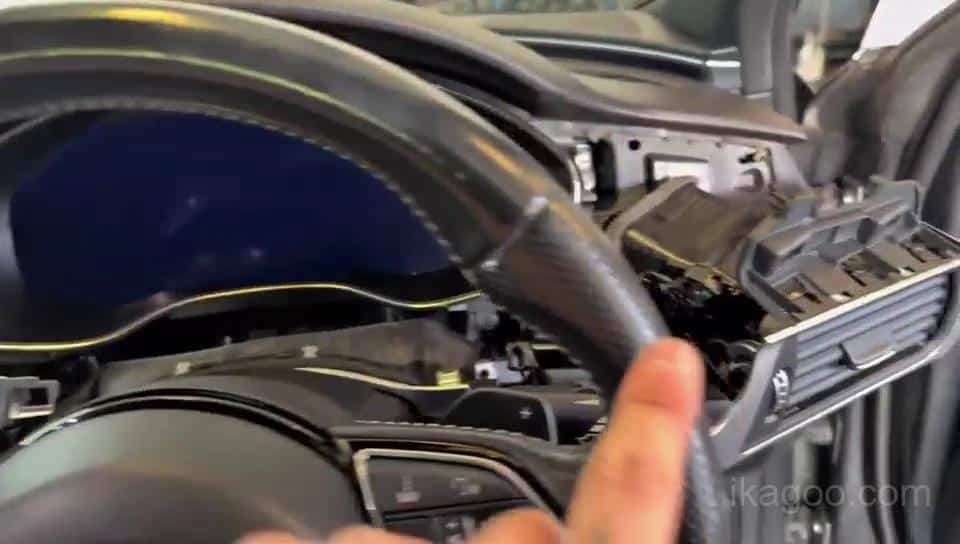

Återanslut LCD-klustret och testa innan du stänger listen
- Återanslut det monterade digitala klustret via fordonets ursprungliga anslutningsväg.
- Placera det i instrumentpanelen, men stäng inte alla paneler helt ännu.
- Slå på och kontrollera att displayen startar normalt.
- Fortsätt till den slutliga jämförelsen först när resultatet från första uppstarten är stabilt.

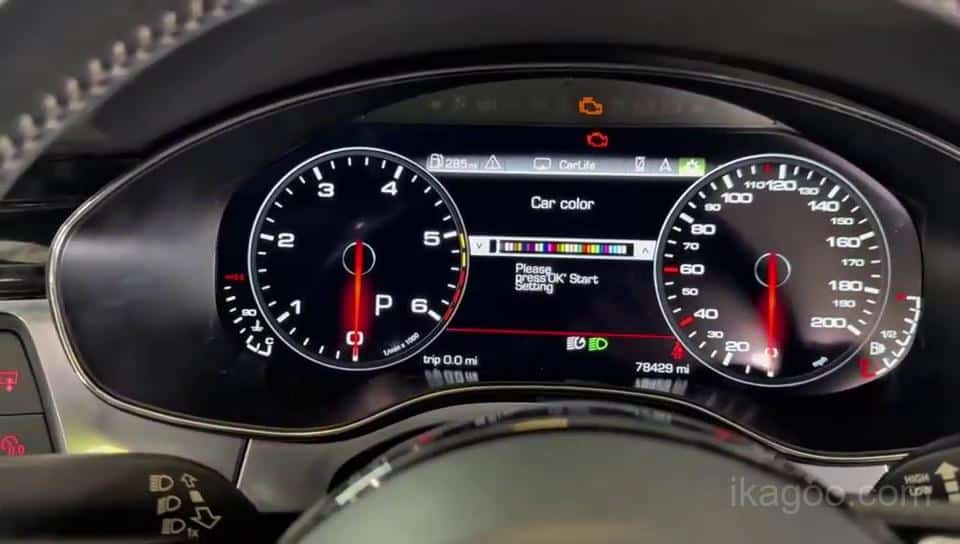

Jämför den installerade instrumentpanelen med originalregistreringen
Avsluta inte arbetet vid startskärmen. Använd foton och anteckningar från Steg 0 för att kontrollera den installerade displayen medan listen fortfarande är lätt att öppna igen.
Obligatoriska slutkontroller
- Jämför varningslampor och meddelanden med originalfotonen.
- Kontrollera att tillgänglig fordonsinformation visas normalt.
- Bekräfta responsen för meny-kontroll och önskade språk-/enhetsinställningar där detta stöds.
- Inspektera displayen för linjer, döda områden eller tryckmärken.
- Bekräfta att instrumentpanelen och trimlisten sitter jämnt utan att tvingas.
- Först därefter, stäng instrumentpanelslisten helt.
Referens för kontrollcheck
Stanna och kontrollera igen om något av följande inträffar
- LCD-instrumentpanelen startar inte normalt.
- Varningsbeteendet skiljer sig från det dokumenterade ursprungliga tillståndet.
- Förväntad fordonsinformation saknas.
- Menyhanteringen misslyckas eller slutar svara.
- Listen kan inte sitta i jämnhöjd utan kraft.
▶ Referens
Display- och datakontroll
Använd som referens för en kontroll av displayen efter installation.
▶ Referens
Kontroll av indikatorer och lampor
Använd som referens för indikatorbeteende efter installation.
Mätarställning och gräns för fordonsdata: Denna procedur innehåller inte instruktioner för att ändra körsträcka eller modifiera originalfordonsdata. Dokumentera den ursprungliga displayen, montera instrumentpanelen korrekt och verifiera det visade resultatet efter installation.
Kontrollera om steget är relaterat till symptomet
| Symtom efter montering | Kontrollera igen först | Anta inte |
|---|---|---|
| Information saknas från den nya skärmen | Intern överföring av bevarad kretskort, kontaktplacering och den ursprungliga baslinjeposten. | Dra inte omedelbart slutsatsen att LCD-panelen är defekt. |
| Varningsbeteendet skiljer sig från det förväntade | Originala förinstallationsvarningsbilder och den buzzer-relaterade behållna banan. | Beteckna inte en redan existerande varning som ett nytt installationsfel. |
| Menykontrollen svarar inte | Styrrespons registrerades före borttagning, kontaktdonets placering och installerad menyfunktion. | Stäng inte panelen förrän funktionen har kontrollerats. |
| Huset eller panelen sitter inte plant | Höljesinriktning, fastklämda kablar och clippositioner. | Tvinga inte tillbaka listen på plats. |
| Programuppdatering begärs efter lyckad montering | Använd den supportade uppdaterings-/supportvägen nedan. | Behandla inte programvarutjänst som hårdvarureparation. |
Uppdatering av programvara och produktstödsrutiner
Använd dessa länkar endast efter att den fysiska installationsvägen och kontrollerna vid första start är klara. Inköp av hårdvara och betald programvarusupport är separata tjänster.
Uppdateringsinstruktioner för stödda iKagoo enheter
För en stödd iKagoo Volkswagen- eller Audi-digitalinstrumentpanel som behöver den publicerade online- eller USB-uppdateringsproceduren, börja med iKagoo uppdateringsguiden.
Visa uppdateringsguideBetald support för mjukvarupaket från FixMyDash
För en stödd digital instrumentpanel från Volkswagen eller Audi som behöver hjälp med mjukvarupaket och kompatibilitetsgranskning, köp uppgraderingspaketet FixMyDash med en vald supportplan för 1-year eller 2-year.
Köp uppgraderingspaketFixMyDash gräns: Uppgraderingspaketet är för stöd för programvarupaket som stöds och granskning av kompatibilitet. Det lovar inte reparation av skärm skador, kabel fel, kontakt fel, felaktig installation, kommunikations fel eller orelaterade fordonsproblem.
Behöver du den digitala instrumentpanelen som visas i denna installationsguide?
Efter att ha gått igenom proceduren kan kunder som behöver matchande hårdvara se produktsidan för den digitala instrumentpanelen iKagoo Audi A6 / A7 C7. Bekräfta utseendet på den ursprungliga instrumentpanelen och fordonets kompatibilitet innan du beställer.
Audi A6 / A7 C7 12.3-inch Digital instrumentkluster
Denna handledning dokumenterar installationsförloppet för Audi A6 C7 som visas i det medföljande materialet. Ägare av Audi A7 bör bekräfta passformen före beställning eftersom borttagning och detaljskillnader i panelerna kan skilja sig åt.
Öppna produktsidanInstallationsfrågor
Vad måste dokumenteras innan det ursprungliga instrumentklustret tas bort?
Anteckna den synliga körsträckan, befintliga varningslampor eller meddelanden, tillgänglig fordonsinformationsdisplay, respons för menyhantering och alla relevanta språk- eller enhetsinställningar som syns på originalinstrumentpanelen.
Betyder Plug-and-Play att ingen demontering krävs?
Nej. Det betyder att eftermonteringen använder bilens ursprungliga anslutningsväg utan destruktiv kapning av fabrikskabelhärvan. Borttagning av trim, borttagning av originalinstrumentet, intern överföring och slutlig testning ingår fortfarande i denna installation.
Varför finns kontrollerna av interna kortet och summern inom steg 5?
Eftersom de ingår i bänköverföringsoperationen, inte allmän produktinformation. De måste kontrolleras efter att den ursprungliga klustern har öppnats och innan det nya höljet stängs.
När ska instrumentpanelens trim vara helt återinstallerad?
Först när LCD-instrumentklustret startar normalt, tillgänglig fordonsinformation och menysvar har kontrollerats, och resultatet har jämförts med installationsförberedelseregistret.
Var kan jag få betalt support för programuppgraderingar?
För stödda Volkswagen- eller Audi-digitala klustersystem, använd FixMyDash Volkswagen Audi Digitalt instrumentkluster uppgraderingspaket. Det är en supportkanal för programvarupaket, inte en garanti för hårdvarureparation.
Installationsfriskrivning: Denna sida är en fordonsanpassad installationsreferens baserad på tillhandahållet installationsmaterial. Demontering av instrumentpanelen och elektronik i instrumentklustret kräver lämpliga verktyg och försiktighet. Använd en kvalificerad installatör när det arbete som krävs ligger utanför din erfarenhet.
