Denna handledning förklarar hur du gör rätt Volkswagen Lavida 2013-2019 12.3 digital klusterinstallation rutt baserad på konverteringsmetoden för det mekaniska instrumentklustret på PQ-plattformen som visas i det tekniska materialet för iKagoo Lavida.
Den här sidan är skriven för installatörer, köpare och användare efter försäljning som behöver den verkliga installationsordningen: varningsinställningar före demontering, demontering av originalklustret, hantering av kortöverföring, kontroller av små hjälpkort, dragning av USB-kabel, bränslekalibrering, korrigering av fysiskt ljus och slutlig felsökning.
Läs detta innan du tar bort originalklustret
Denna guide är avsedd för Volkswagen Lavida 2013-2019 fordon som använder den matchande PQ-plattformen för mekaniskt instrumentkluster. Årsintervallet är endast en utgångspunkt. Den ursprungliga instrumentpanelen och klustrets form måste överensstämma med installationsreferensen innan arbetet påbörjas.
Vad denna handledning omfattar
På denna sida beskrivs Installation av digital instrumentpanel för VW Lavida från det ursprungliga mekaniska klustret till det 12,3-tums digitala klustret, inklusive hantering av originalkort, överföring av små extrakort (tillval), dragning av USB-kablar och kalibrering efter installationen.
Vad denna handledning inte utlovar
Detta är inte en generell garanti för alla Lavida instrumentbrädor i hela världen. Om din ursprungliga instrumentgrupps form eller instrumentbrädans öppning skiljer sig från referensrutten, bekräfta kompatibiliteten före installation.
Viktiga plug-and-play-gränser: plug-and-play innebär att den medföljande rutten undviker kapning eller skarvning av det ursprungliga ledningsnätet. Det betyder inte att instrumentbrädan behöver tas bort, att originalbrädan behöver flyttas, att inga inställningar behöver göras eller att ingen kalibrering behöver göras.
Gränser för montering av detta Lavida Digital Cluster Tutorial
Korrekt installationsväg
Denna guide gäller för Lavida PQ-plattform digital klusterinstallation rutt där originalfordonet använder det matchande instrumentklustret med mekanisk nål som visas i installationsmaterialet.
Bekräfta inte med enbart årtal
Namn på Volkswagen Lavida, instrumentpanelversioner och regionala konfigurationer kan variera. Ett fordonsår som 2013-2019 ersätter inte en visuell bekräftelse av den ursprungliga mekaniska klusterformen.
Styrning och bränsletyp
Källans vägbeskrivningar stöder vänster- och högerstyrda applikationer och innehåller även vägbeskrivningar för bensin-, diesel- och hybridbilar där den ursprungliga klusterarkitekturen överensstämmer.
Bästa bekräftelsemetod
Innan du beställer eller öppnar instrumentpanelen ska du jämföra det ursprungliga mekaniska klustret och instrumentpanelens öppning med referensbilderna och installationsvideorutten.
Installatörens logik: Bekräfta först den fysiska klusterformen, bekräfta sedan varningsvägen och fortsätt sedan till bänkarbetet. Denna ordning minskar antalet undvikbara installationsfel och förvirring efter försäljningen.
Verktyg och förberedelser före installation
En ren installation är viktig eftersom den här installationen omfattar hantering av det interna instrumentklustret. Behandla inte detta som ett enkelt skärmbyte. Originalklustret ska öppnas på en ren bänk, inte medan det hänger inuti instrumentbrädan.
Grundläggande verktyg
- Verktyg för borttagning av plastlister
- Lämpliga skruvmejslar
- Ren vadderad arbetsbänk
- Bra belysning
Hantering av elektroniska komponenter
- Frigör kroppen från statisk elektricitet innan du vidrör kretskortet
- Håll kretskorten i kanterna
- Vidrör inte elektroniska komponenter direkt
- Tryck inte på LCD-skärmen
Innan du stänger instrumentbrädan
- Kontrollera alla anslutningar
- Håll båda USB-kablarna tillgängliga
- Slå på strömmen och testa först
- Återmontera klädseln först när displaytestet har godkänts
Ta inte bort instrumentets originalsummer. Lavida-rutten varnar för att om man tar bort den ursprungliga summern kan det orsaka fel på kombinationsinstrumentet.
Översikt över installationsflödet
Innan du påbörjar den detaljerade Guide för byte av instrumentkluster i Volkswagen Lavida, förstå hela rutten. Detta förhindrar att användare först tar bort instrumentbrädan och sedan upptäcker att en menyinställning, en liten tavla eller en USB-väg har missats.
Inställningar för varning före avlägsnande
Den officiella Lavida-leden placerar detta steg innan det mekaniska klustret tas bort. Hoppa inte över det. Dessa varningsinställningar minskar onödig förvirring efter installationen.
Obligatorisk menyförberedelse
- Ställ in varning för vinterdäck till det högsta tillgängliga värdet.
- Ställ in varning för hastighetsgräns till det högsta tillgängliga värdet.
- Öppna multifunktionsmenyn för hastighetsbegränsning.
- Koppla om båda varningsfunktionerna av.
- Ta först därefter bort det mekaniska originalklustret.
Videoreferens: varning inställning rutt
Vad detta bekräftar: varningsinställningar hör hemma före demontering, inte efter att det nya digitala klustret redan har installerats.
Detaljerad installationshandledning för Volkswagen Lavida Digital Cluster
Följande avsnitt omorganiserar Lavida-installationsrutten i praktiska steg. Målet är inte att få processen att se enklare ut än vad den är. Målet är att visa den korrekta ordningen så att installatören förstår vad som händer före, under och efter Lavida omvandling av mekaniskt kluster till digitalt kluster.
Borttagning av instrumentbrädans klädsel och originalkluster
Börja med att bekräfta baslinjen för instrumentbrädan och det mekaniska originalklustret. Frigör sedan den omgivande klädseln successivt istället för att forcera ett hörn.

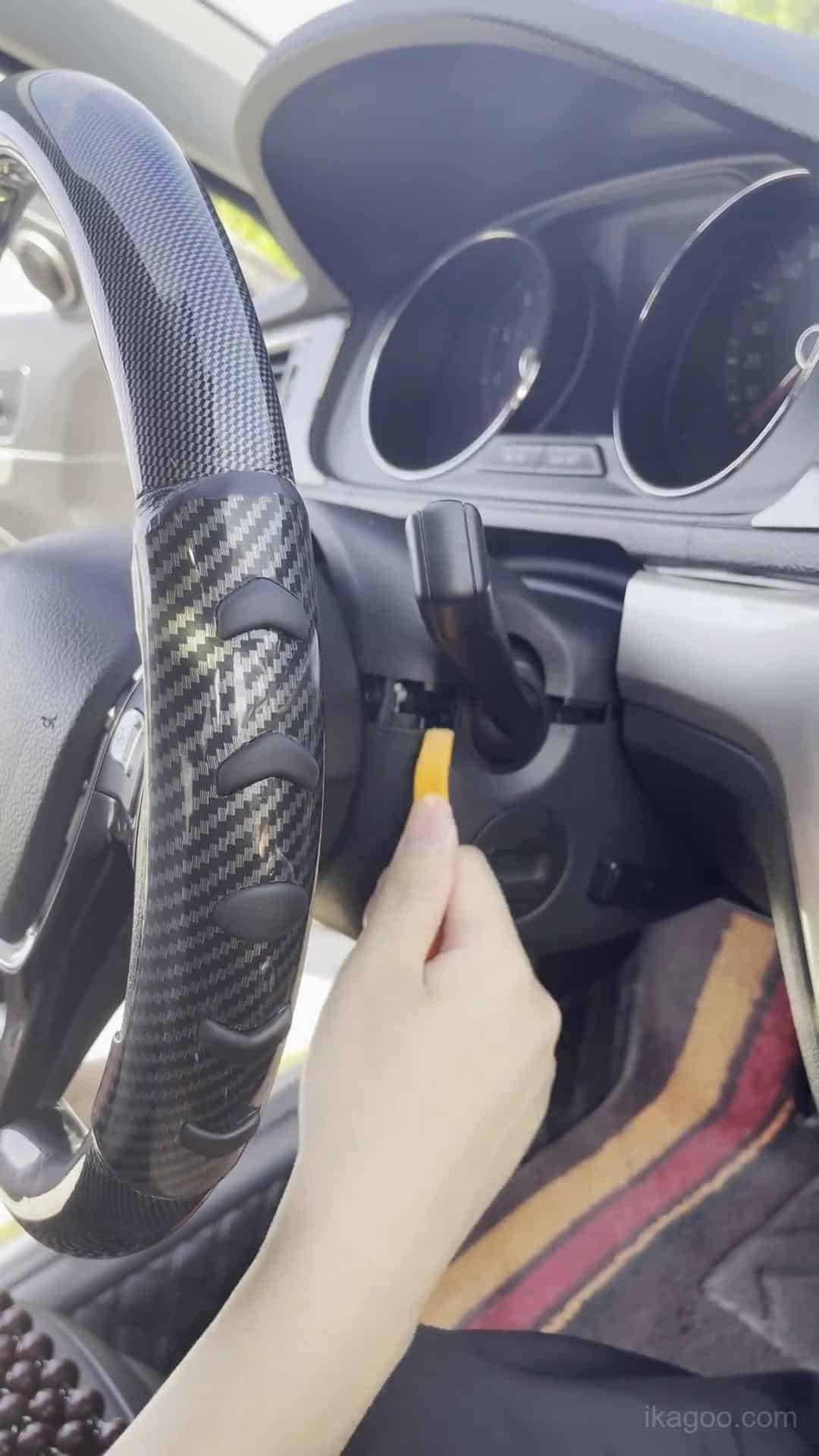

Steg 1. Bekräfta baslinjen för det ursprungliga mekaniska instrumentklustret
Kontrollera att instrumentbrädan och det mekaniska klustrets form stämmer överens med Lavida PQ-rutten innan någon klädsel tas bort.

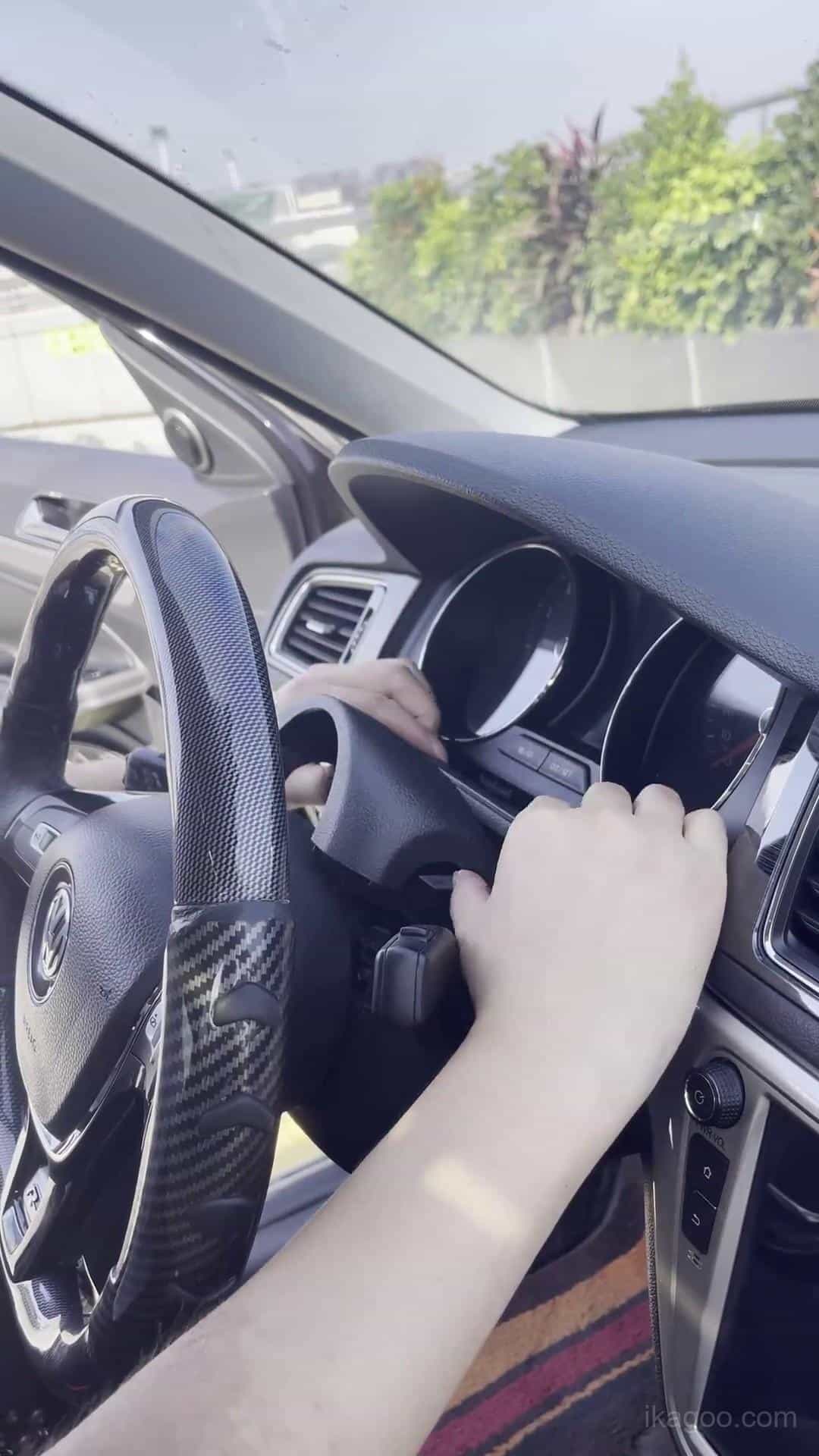

Steg 2. Börja med att lossa klädseln runt klusterområdet
Använd plastverktyg och lossa panelen försiktigt för att undvika skador på klämmorna och synliga märken på klädseln.

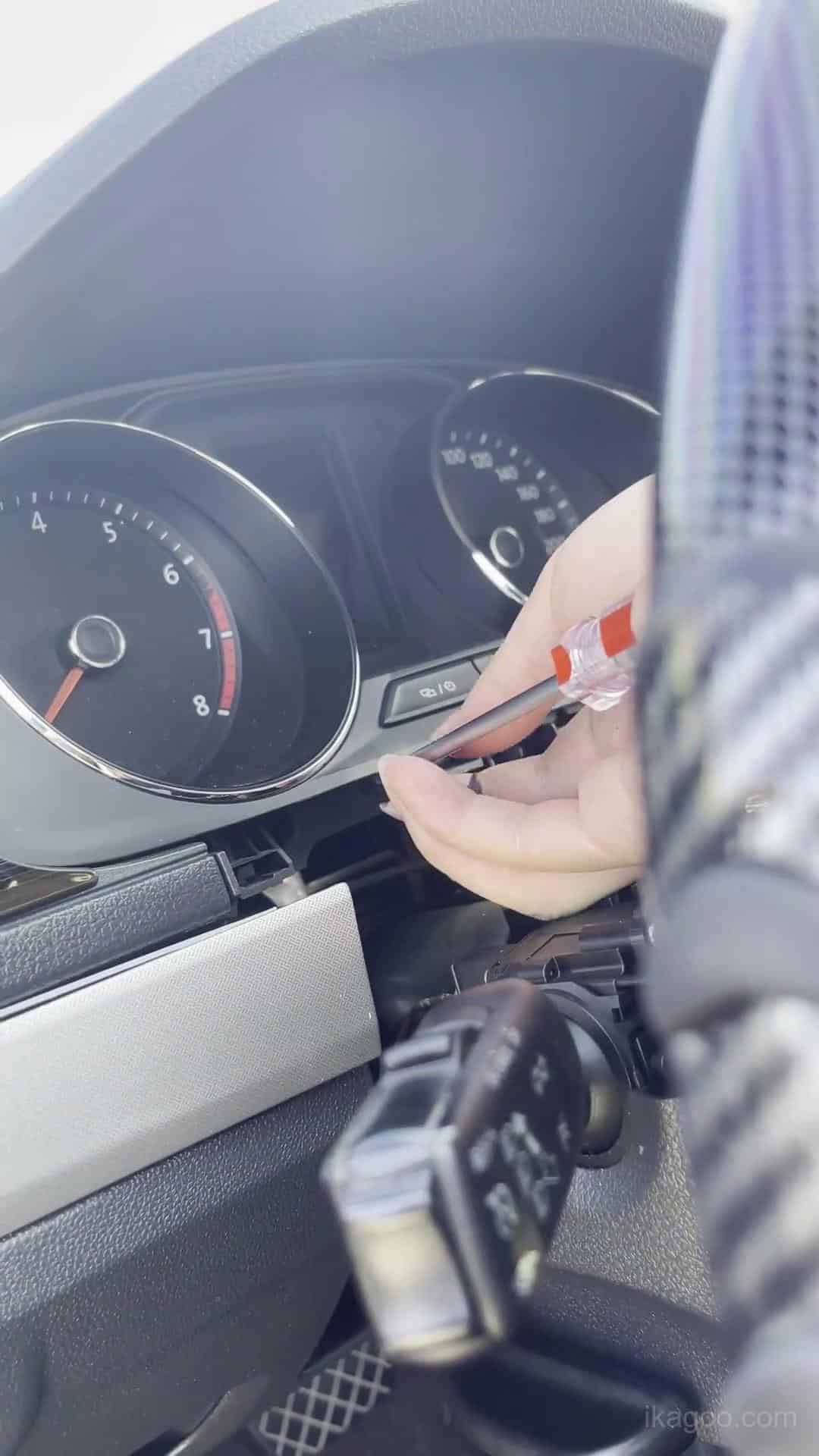

Steg 3. Fortsätt att öppna kluster-surround-vägen
Arbeta jämnt över de omgivande kanterna. Dra inte hårt på en sida om en annan sida fortfarande är låst.
Steg 4. Exponera det ursprungliga klustret helt
Se till att den mekaniska originalkomponenten är fullt åtkomlig innan du drar fram den.

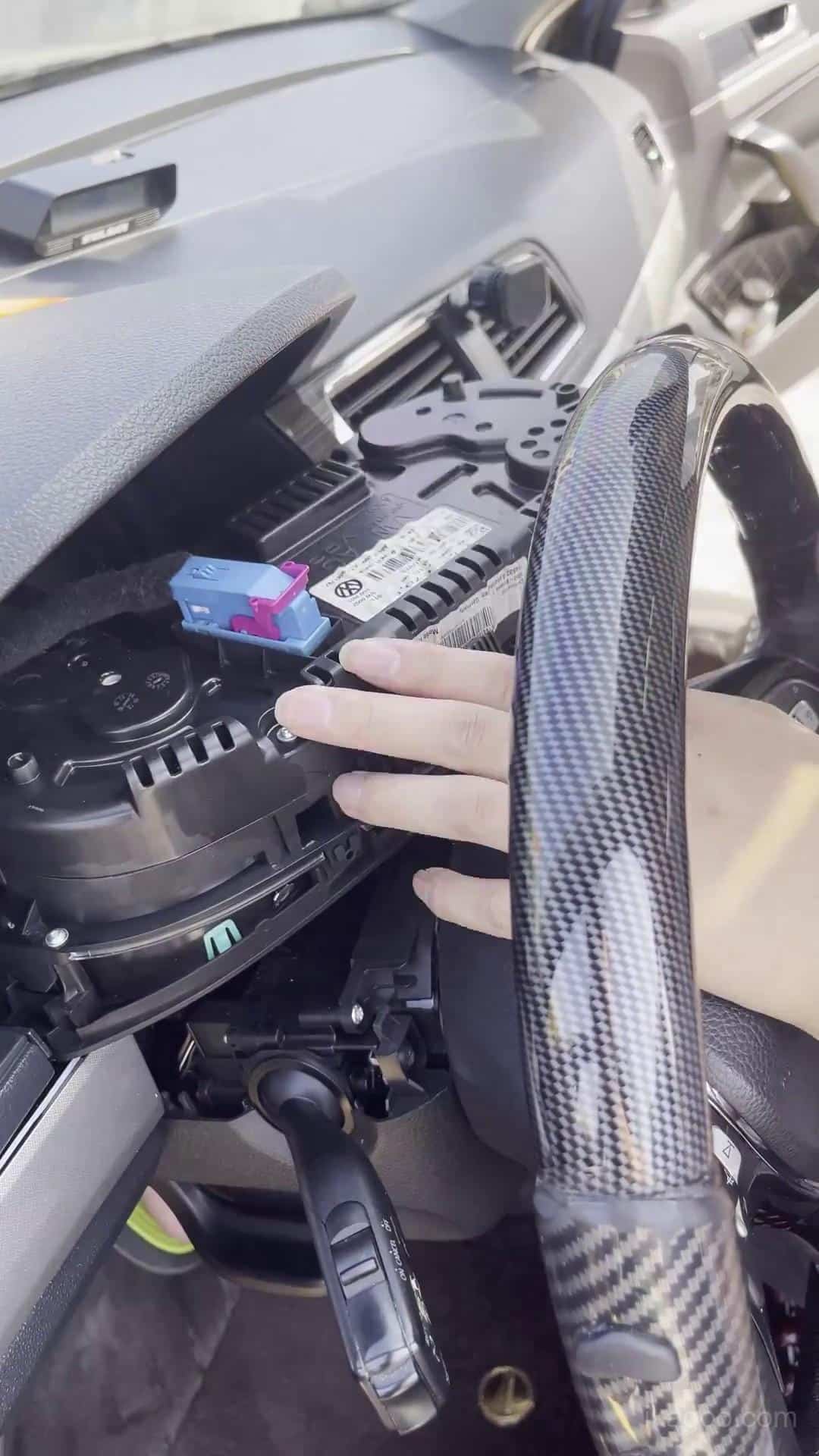

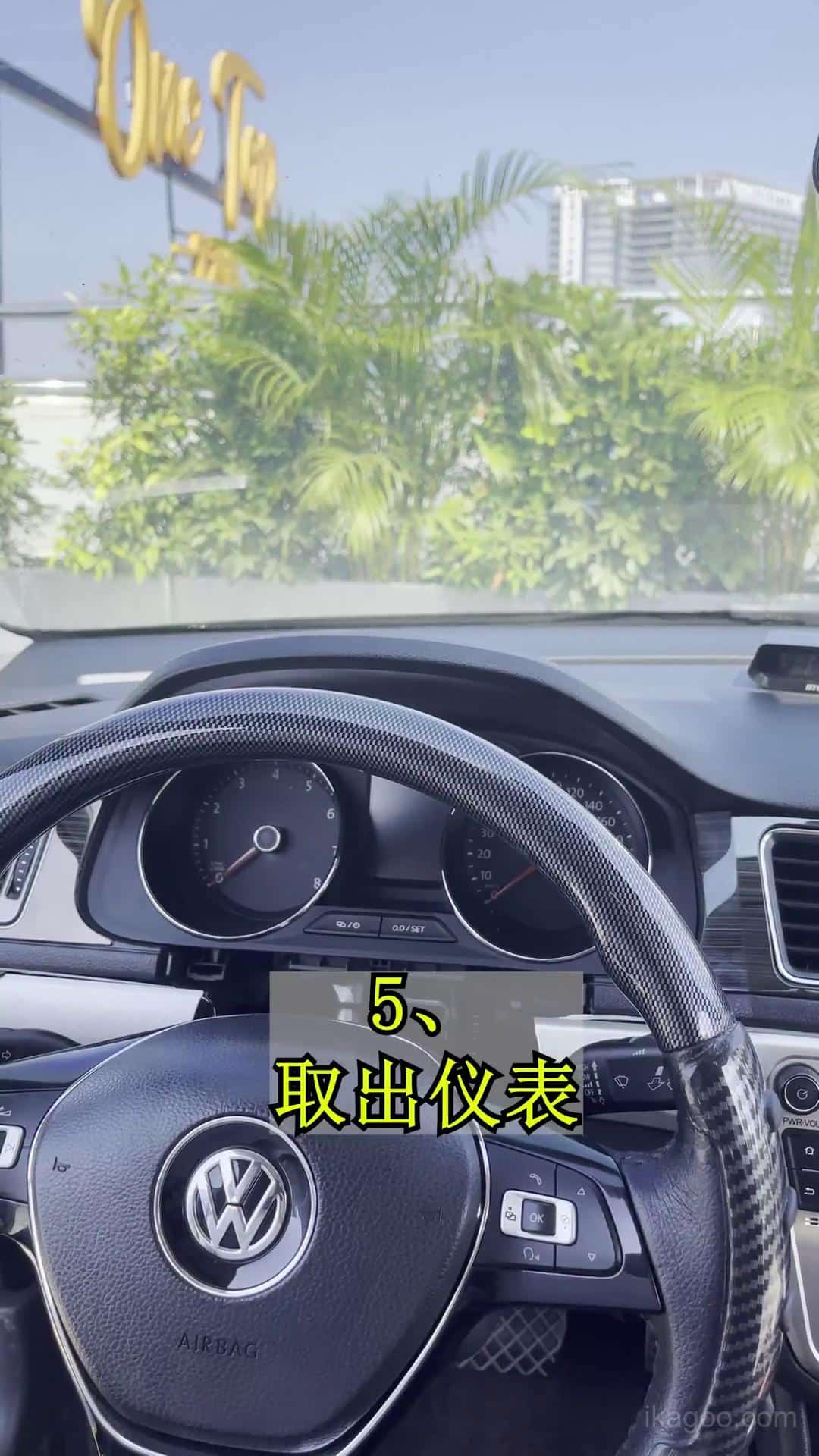

Steg 5. Ta bort det ursprungliga mekaniska klustret
För försiktigt fram originalklustret och lossa kontakten utan att vrida enheten.
Bänkarbete och överföring av originalbräda
Detta är den viktigaste delen av installationen av den digitala instrumentpanelen från Lavida. Fordonets ursprungliga datarutt är beroende av korrekt hantering av de bevarade ursprungliga klusterkomponenterna.
Statiskt skydd är viktigt: Frigör kroppen från statisk elektricitet innan du vidrör det interna kortet. Håll kretskortet i kanterna och undvik att vidröra elektroniska delar direkt.

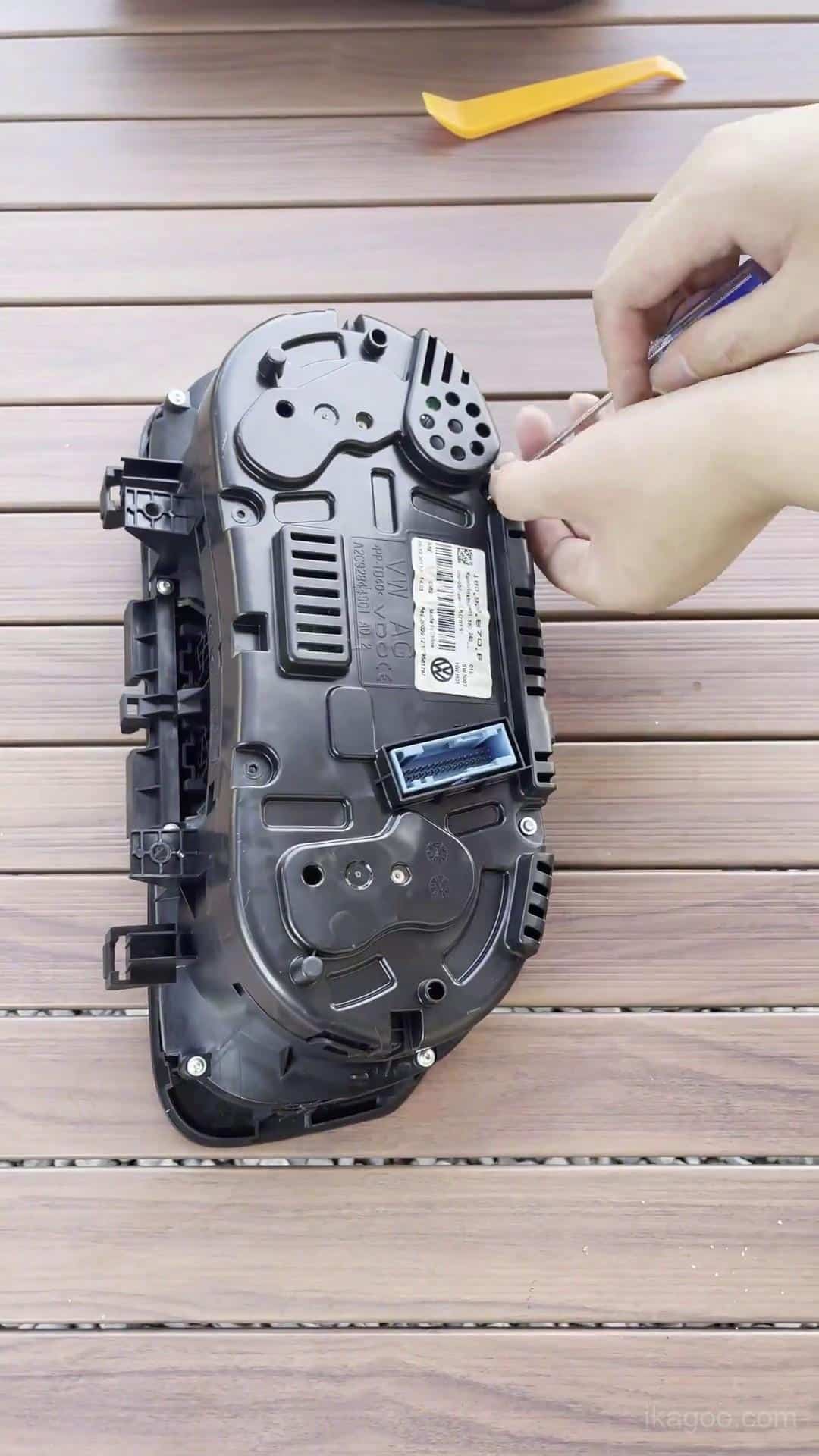

Steg 6. Flytta det ursprungliga instrumentklustret till en ren, vadderad arbetsbänk
Öppna inte originalinstrumentgruppen när den fortfarande hänger kvar inuti instrumentbrädan.

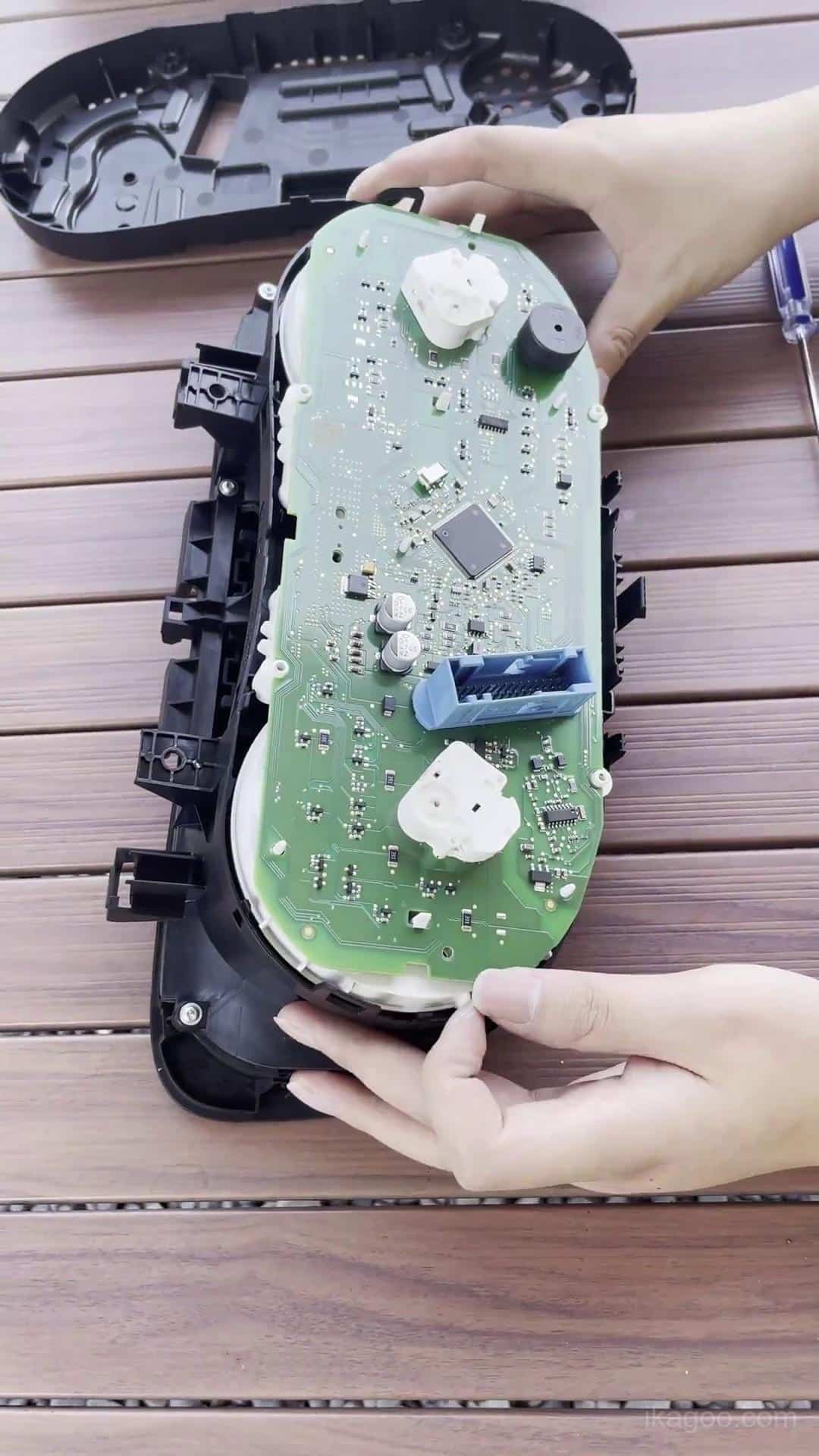

Steg 7. Öppna det ursprungliga instrumentklustrets hölje
Lossa höljet försiktigt och håll ordning på skruvar och smådelar så att de kan återmonteras.

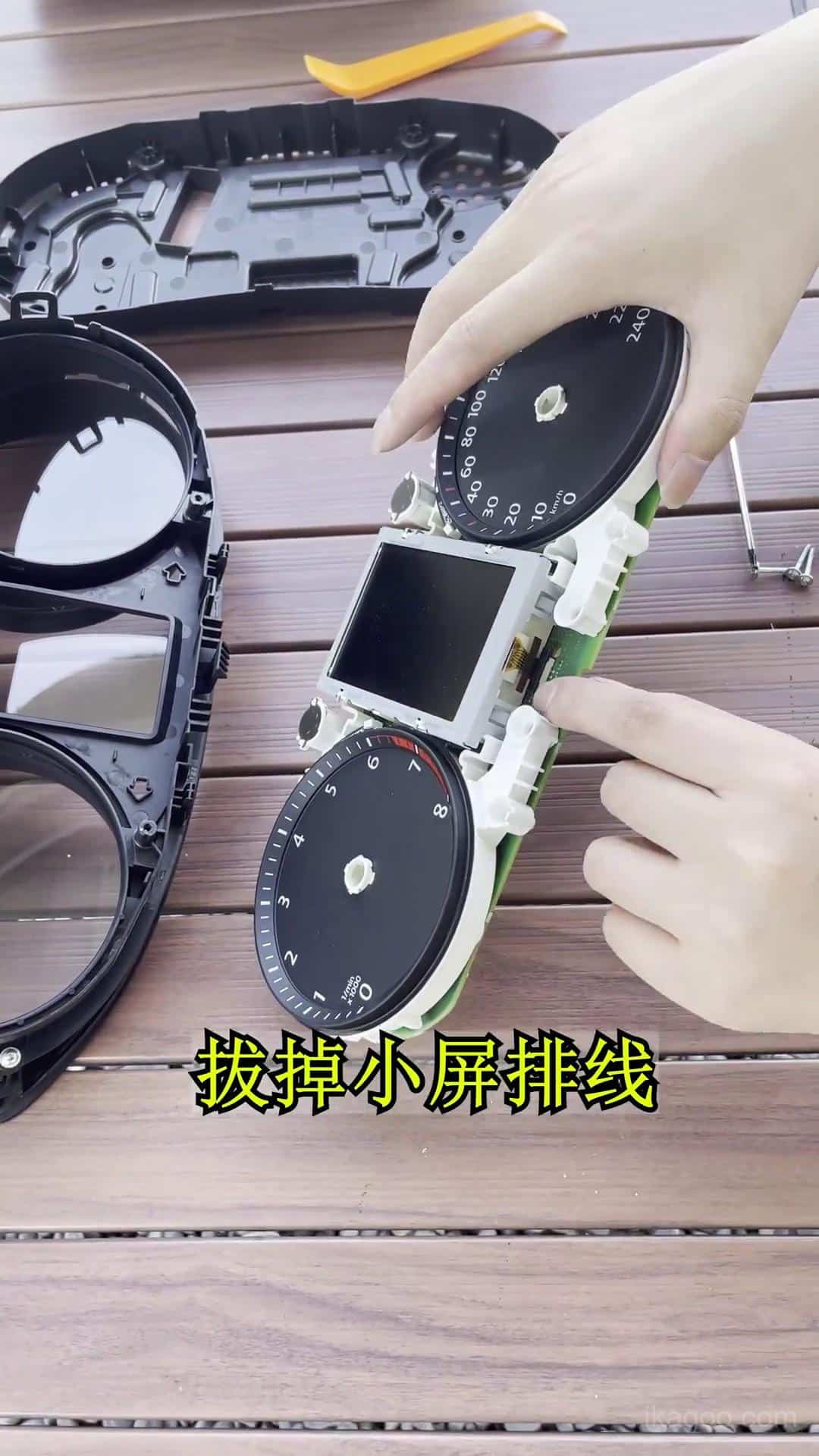

Steg 8. Tillgång till det interna kortområdet
Använd antistatisk hantering och undvik tryck på känsliga komponenter på kortet.

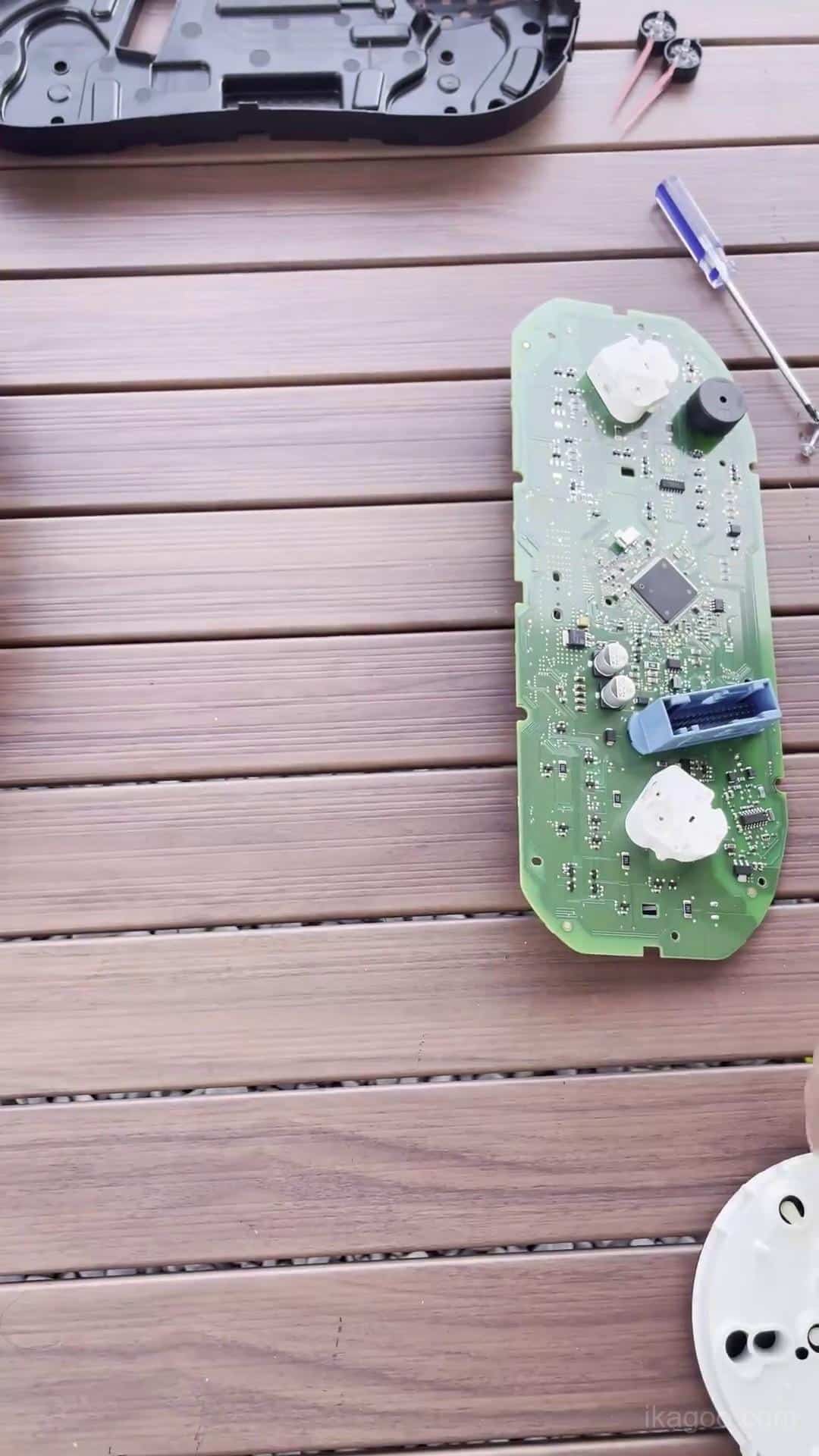

Steg 9. Börja rutten för överföring av originalkortet
Den digitala displayens väg är beroende av att den kvarvarande logiken i originalfordonets kretskort sitter korrekt inuti den nya enheten.

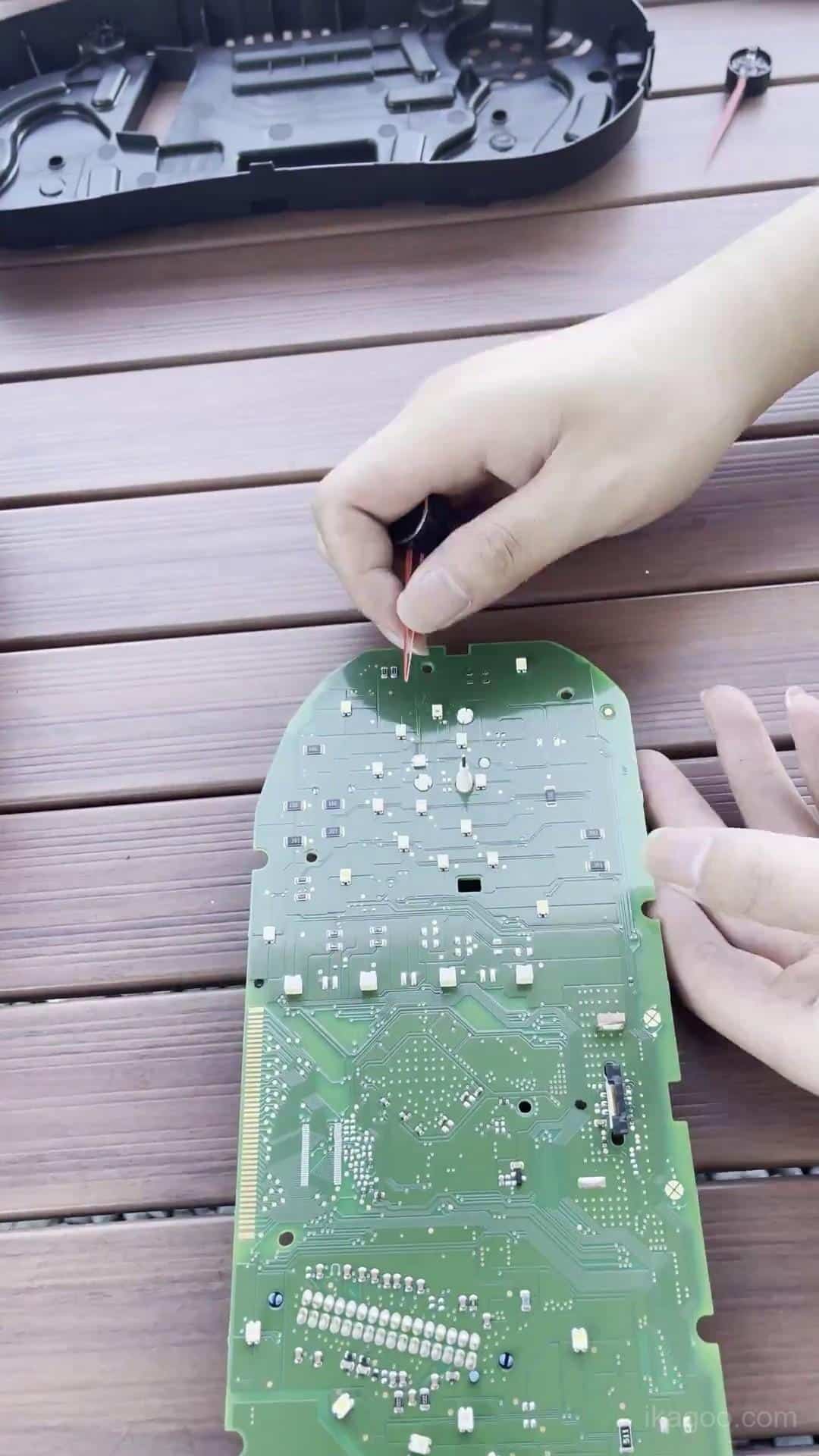

Steg 10. Behåll den nödvändiga originalhårdvaran
Undvik att klämma fast kablar, luta kretskort, lämna kontakter halvt placerade eller ta bort den ursprungliga buzzerns sträckning.
Kontroll av små hjälpkort för högspecifika mekaniska kluster
Vissa mer avancerade mekaniska kombiinstrument har ett litet hjälpkretskort bakom den lilla originaldisplayen. Om ditt originalkluster har detta kretskort måste det flyttas och monteras korrekt i det nya digitala klustret.
Videoreferens: förklaring av småbrädor
Videoreferens: installation av småkort
Viktig notering om rutten: Om originalklustret inte har detta lilla kort krävs ingen installation av ett extra kort. Om originalklustret har det och kortet har utelämnats eller lämnats löst kan det leda till felaktig bränslenivå eller felaktiga instrumentvarningar.
Återmontering av digitalt kluster och dragning av USB-kabel
När den ursprungliga kretskortsdragningen och den valfria småkortsdragningen har hanterats korrekt ska du återmontera det uppgraderade klustret och dra de två USB-kablarna innan instrumentpanelen stängs.

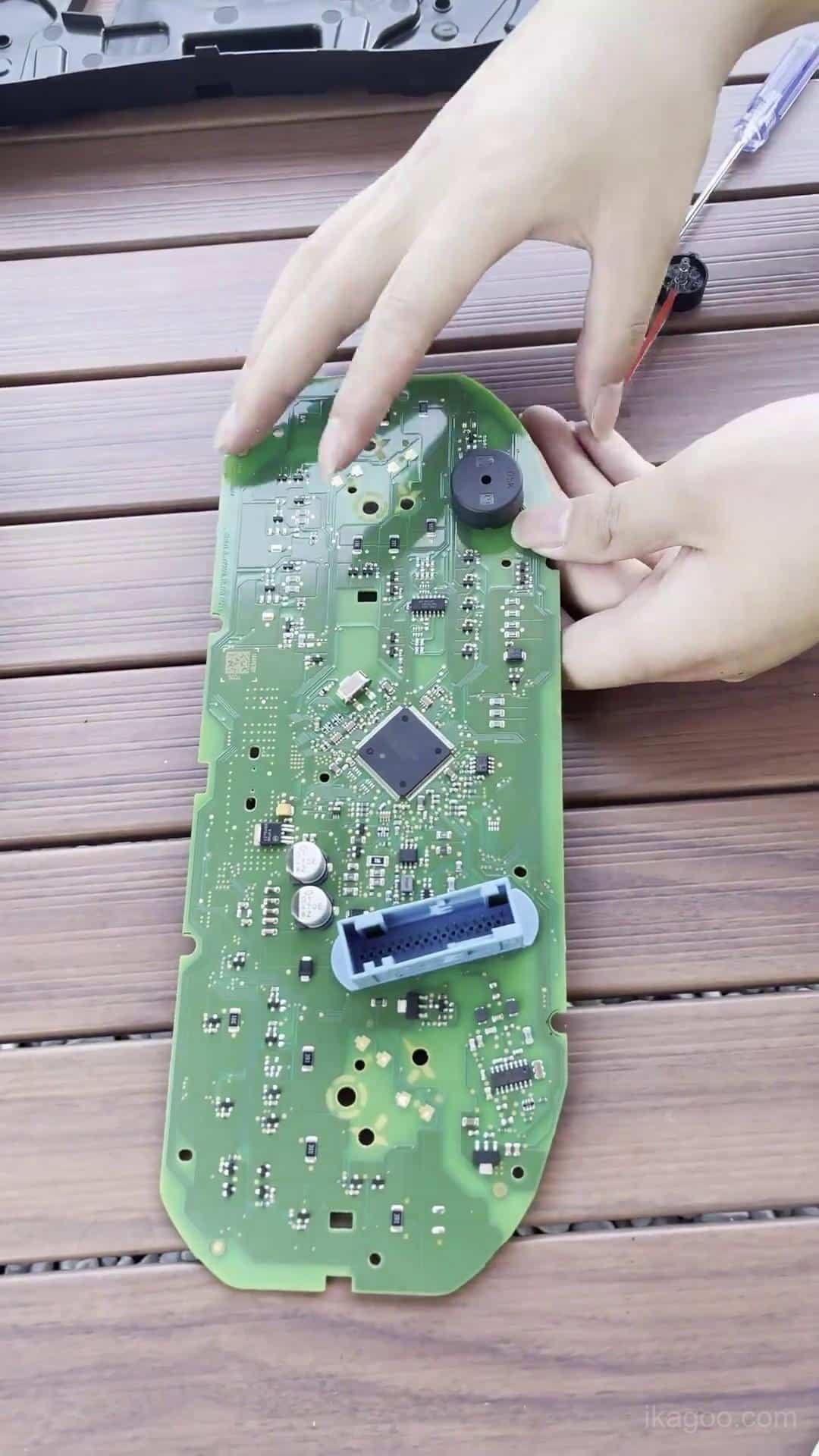

Steg 11. Återmontera det uppgraderade klustret på arbetsbänken
Stäng höljet jämnt och tryck endast på höljets kanter, inte på LCD-ytan.

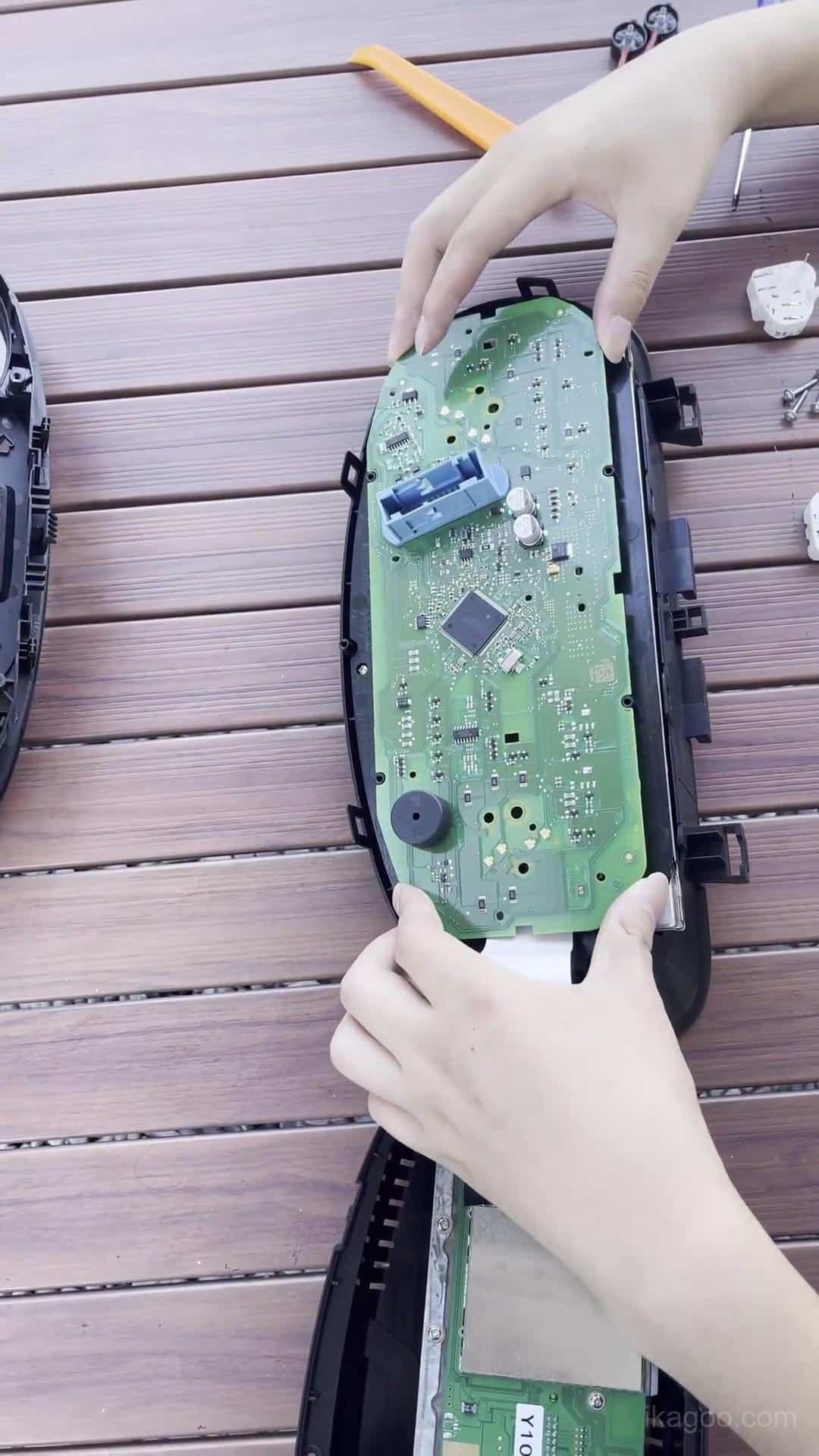

Steg 12. Kontrollera höljets konstruktion innan du återvänder till bilen
Bekräfta att höljet är jämnt stängt, att inga kablar kläms och att den bevarade summervägen sitter kvar.

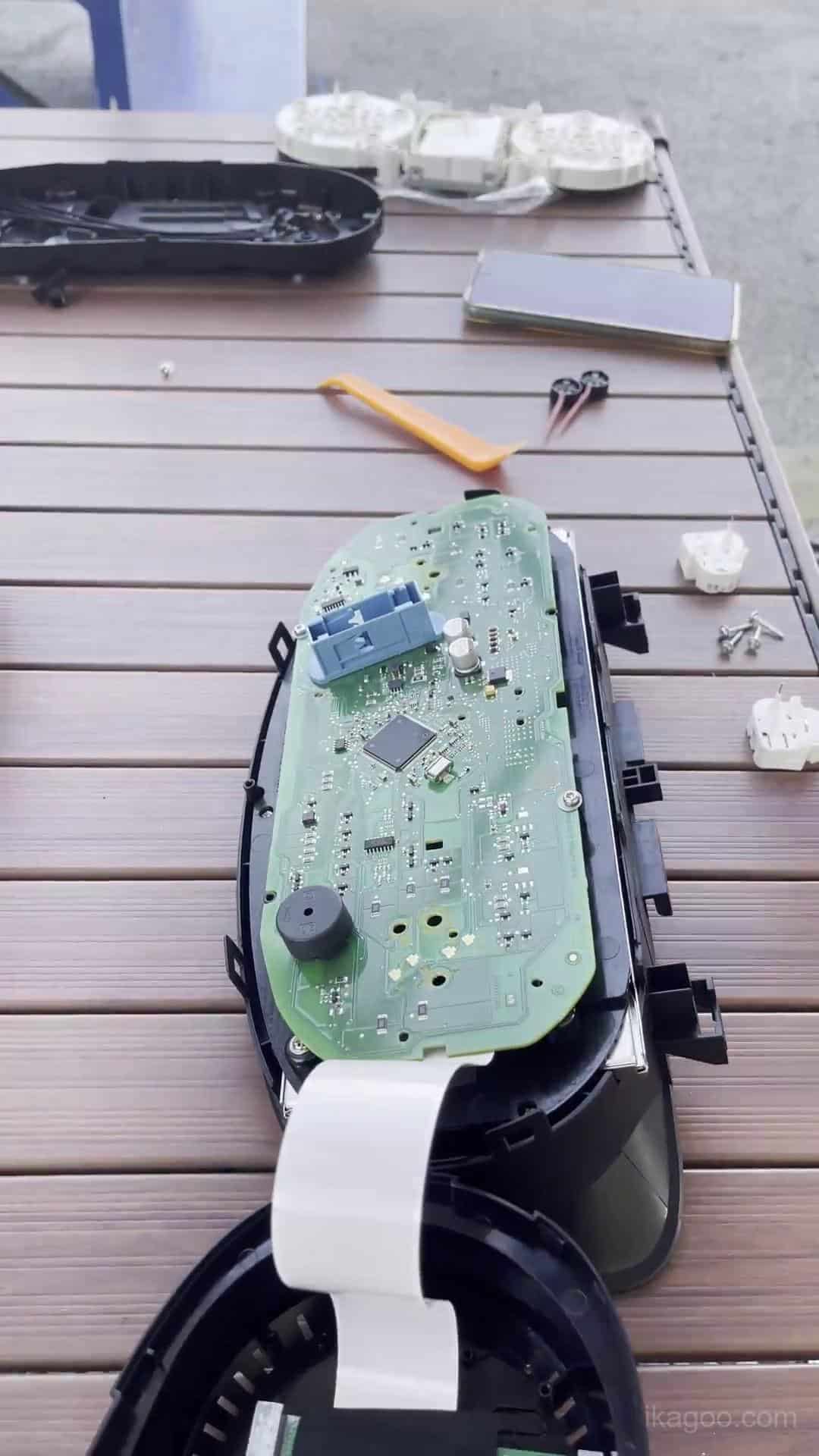

Steg 13. Sätt tillbaka det uppgraderade klustret i instrumentpanelen
Anslut kabelhärvan igen och sätt försiktigt tillbaka klustret i instrumentöppningen.

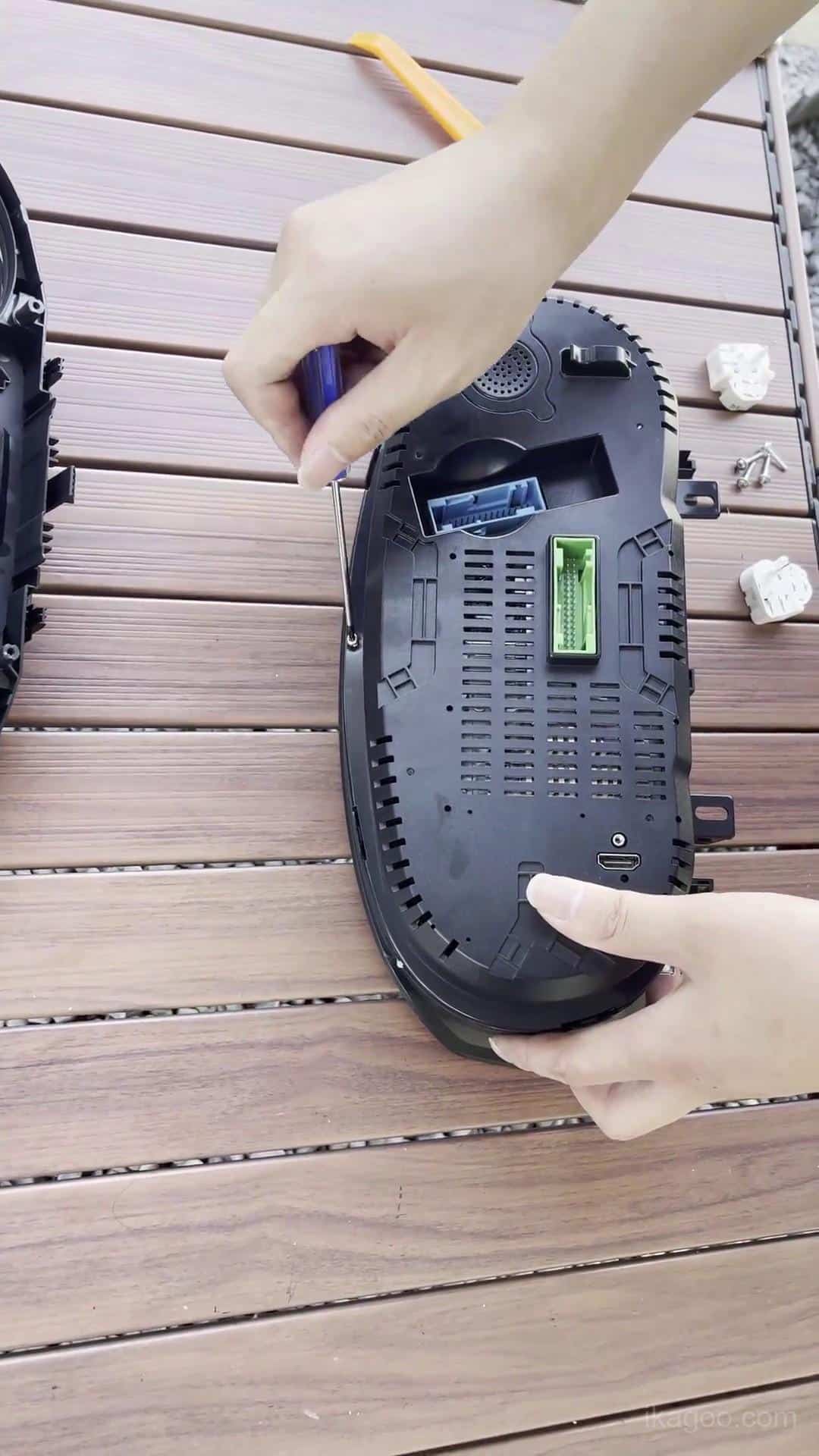

Steg 14. Dra de två USB-kablarna innan du stänger allt helt
En USB-kabel är för trådbunden åtkomst till programuppgraderingar. Den andra är för trådbunden projicering där det finns stöd för detta. Håll båda tillgängliga nära förvaringsutrymmet längst ner till vänster under ratten.
Test av uppstart och installation av sista trim
Stäng inte instrumentpanelen omedelbart. Kontrollera först uppstart, synliga varningar, skärmens beteende och grundläggande displayrespons.

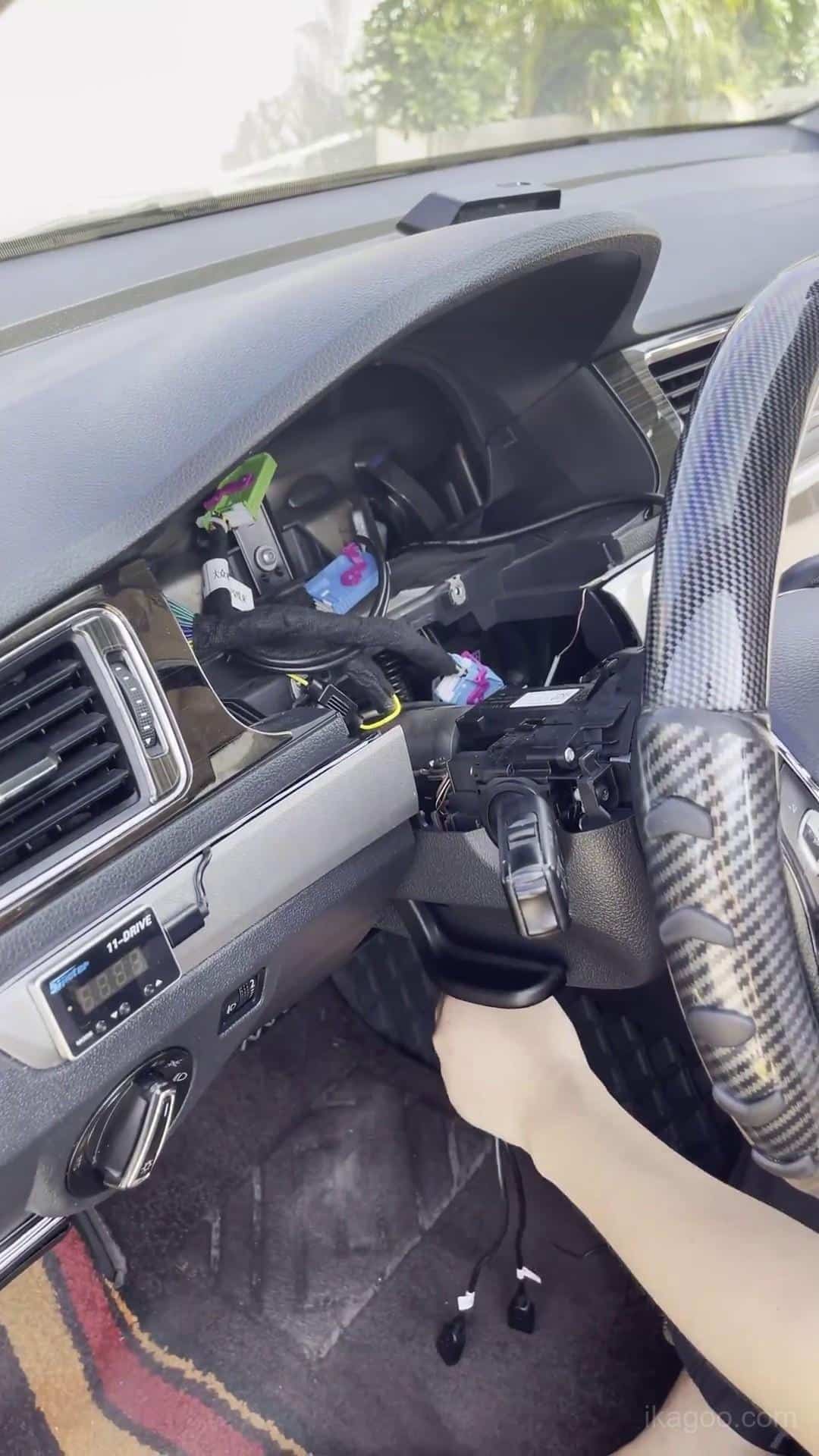

Steg 15. Slå på och testa före slutlig stängning
Kontrollera displayens start, varningsbeteende och klustrets allmänna respons innan du sätter fast alla delar.

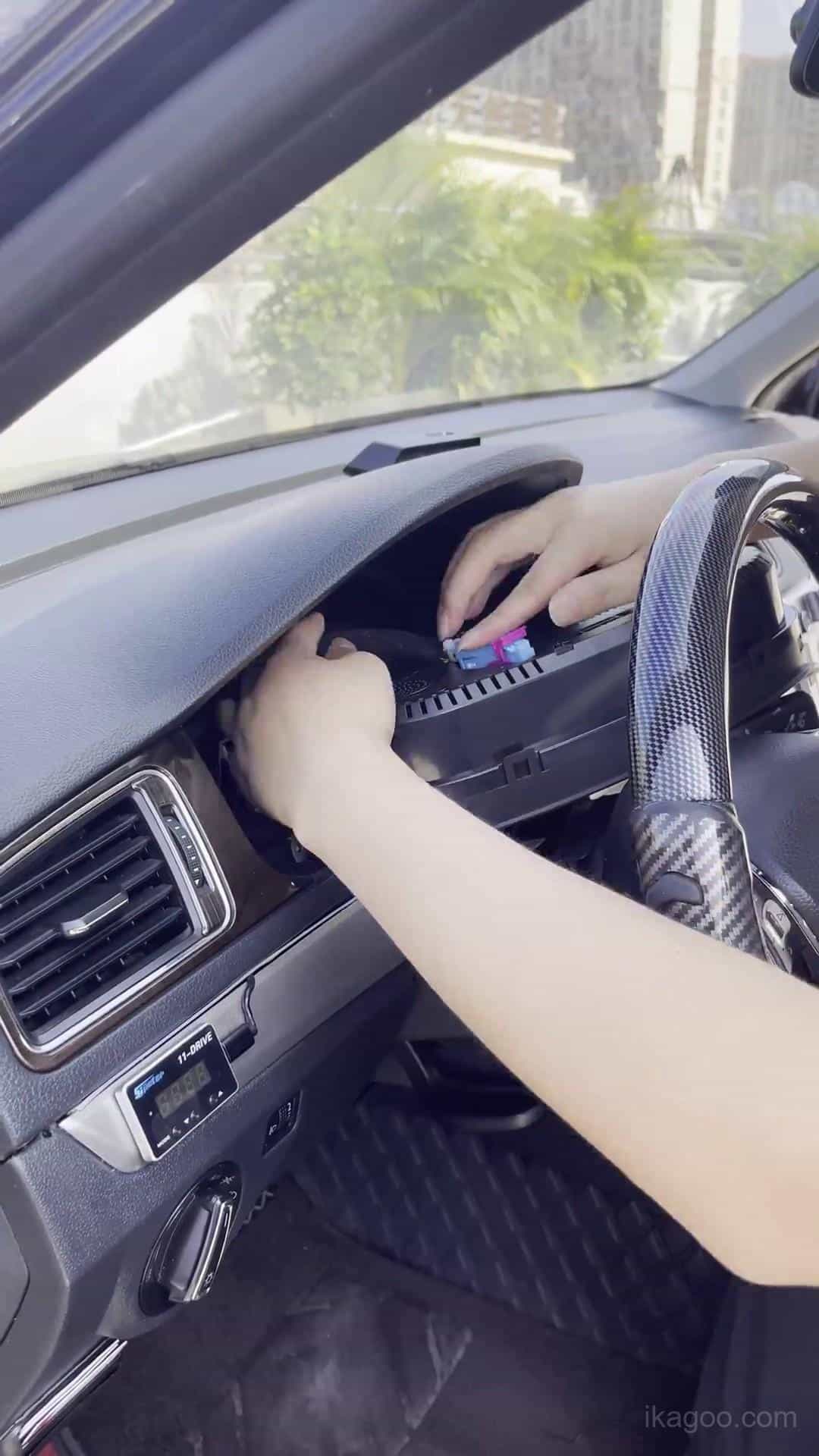

Steg 16. Återmontera den omgivande klädseln
Sätt tillbaka klädseln först när displaytestet har godkänts och klustret sitter korrekt.

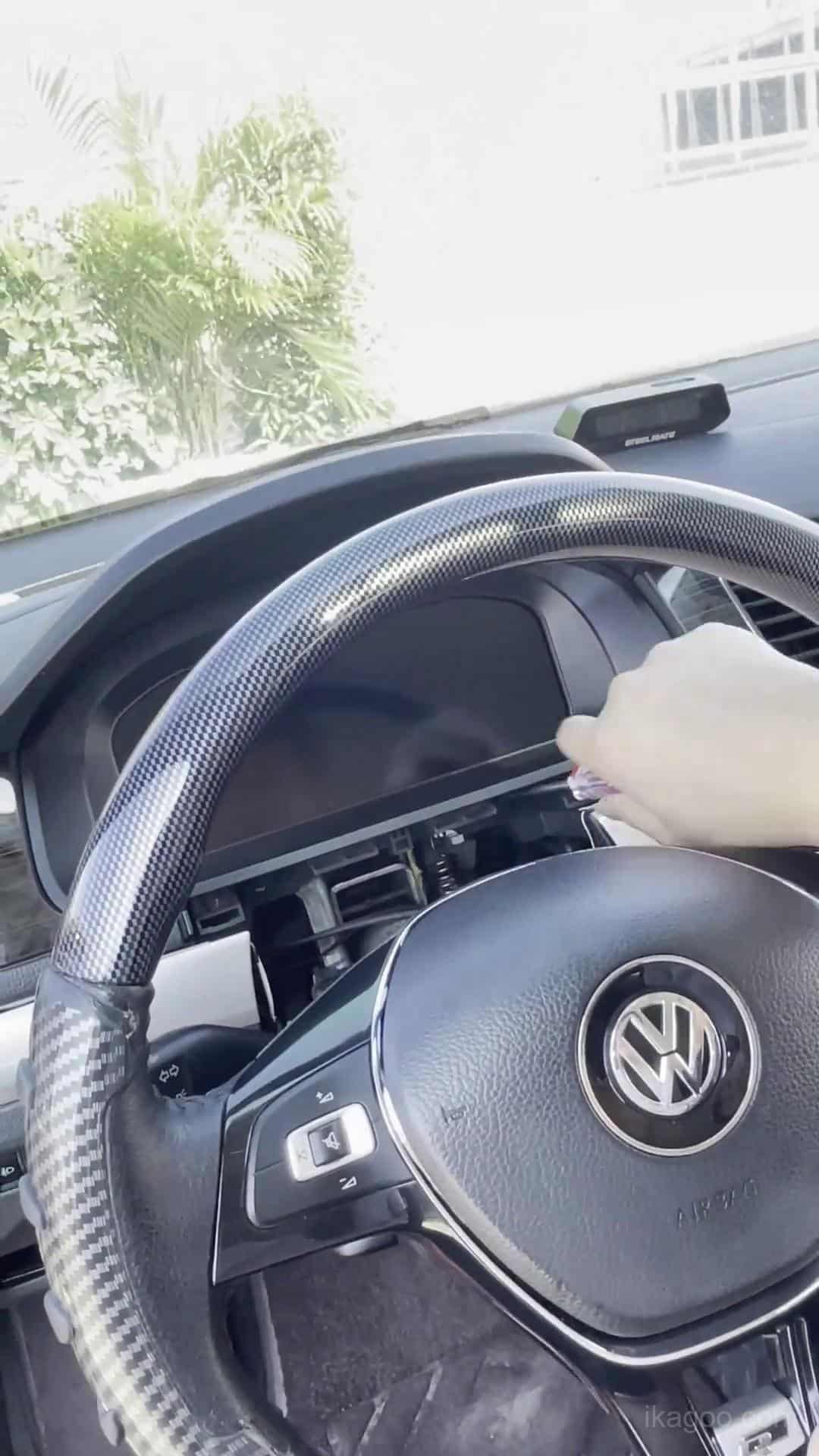

Steg 17. Verifiera det slutliga installerade resultatet
Bekräfta att skärmen ser normal ut, att höljet sitter jämnt och att huvuddisplayfunktionerna fungerar som förväntat.
Inställningar och kalibrering efter installation
Efter den fysiska installationen kräver installationen av Lavidas 12,3 tums digitala instrumentkluster fortfarande verifiering av inställningarna. Bränslevisning, blinkersvisning och grafik för fordonsmodell bör kontrolleras innan fordonet återgår till daglig användning.
Kalibrering av bränsletankens kapacitet
Om bränslemätaren inte är full efter tankning ska du inte omedelbart anta att det är fel på maskinvaran. Problemet kan vara kalibreringen.
Kalibreringsväg
- Fyll tanken helt.
- Kör några hundra meter.
- Ange Kördata → Påfyllningsbar mängd.
- Läs av värdet för den påfyllningsbara mängden.
- Ange Inställningar → Konfiguration Kalibrering → Bränsletankens kapacitet.
- Mata in det värdet.
- Efter korrekt kalibrering bör den påfyllningsbara mängden återgå till 0 och mätaren ska visa fullt.
Videoreferens: kalibrering av bränsle
Fysisk ljusinställning på PQ-sträckan
På den relevanta rutten för inställning av PQ-plattformen, Fysisk belysning måste förbli inaktiverad. Om det är aktiverat felaktigt kan blinkersindikeringen visas fel.
Videoreferens: korrigering av Physical Light
Korrigeringslogik
Om Physical Light aktiverades av misstag, följ korrigeringsvägen som visas i videon och kontrollera sedan blinkersdisplayen igen.
Val av fordonsmodell och styrlogik
Vissa funktioner är beroende av det ursprungliga rattprotokollet, medan vissa fordon kan använda rutten för styrning av torkarspaken. Om grafiken för det lilla fordonet inte stämmer överens med det verkliga fordonet, använd rutten för val av fordonsmodell i klustrets inställningar.
Vanliga problem efter installationen
Använd denna tabell innan du antar att det digitala klustret är defekt. Många problem efter installationen beror på att man hoppat över kalibreringen, gjort en felaktig inställning, lossat kontakter eller missat att överföra originalkomponenter.
| Problem | Möjlig orsak | Första kontrollen |
|---|---|---|
| Bränslemätaren är inte full efter tankning | Bränsletankens kapacitet har inte kalibrerats | Kontrollera Kördata → Påfyllningsbar mängd, och kalibrera sedan bränsletankens kapacitet. |
| Blinkersdisplayen visas inte korrekt | Inställningen Physical Light kan vara felaktigt aktiverad | Inaktivera Physical Light på den relevanta rutten för inställning av PQ-plattform. |
| Varning för instrumentfel visas | Original summer eller litet hjälpkort får inte behållas korrekt | Kontrollera den ursprungliga rutten för summern och överföringen till smallboard om det ingick i det ursprungliga klustret. |
| Felaktig fordonsgrafik visas | Valet av fordonsmodell stämmer inte överens med det faktiska fordonet | Använd menyn för val av fordonsmodell, stäng sedan av bilen och lås den i några minuter. |
| USB-uppdateringskabel kan inte användas senare | USB-kabeln kan ha varit gömd inuti instrumentbrädan | Dra båda USB-kablarna till ett tillgängligt förvaringsutrymme nere till vänster före slutlig stängning. |
| Skärmen startar inte | Kontaktdonet kanske inte sitter ordentligt fast eller så kan den interna kortvägen behöva kontrolleras | Kontrollera kabelanslutningen, det interna kortets placering och uppstartbeteendet innan du stänger trimmen. |
| Skärmen har tryckmärken eller linjer | Displayen kan ha tryckts in under monteringen | Hantera klustret vid höljets kanter. Tryck inte direkt på LCD-ytan. |
Slutlig checklista för installatören
Använd denna checklista innan du återlämnar fordonet till kunden eller avslutar jobbet. Den är särskilt användbar för installatörer som hanterar VW Lavida LCD instrumentpanel installation handledning rutt för första gången.
| Kontrollera objekt | Vad ska verifieras? | Varför det är viktigt |
|---|---|---|
| Displaystart | Instrumentpanelen startar normalt utan onormal fördröjning eller synliga fel i displayen. | Bekräftar att den grundläggande ström- och kortvägen fungerar som den ska innan slutlig montering avslutas. |
| Varningsinställningar | Rutinen för vinterdäck- och hastighetsvarning hanterades före demontering. | Förhindrar onödig förvirring efter installationen till följd av utebliven menyförberedelse. |
| Liten hjälptavla | Om originalinstrumentklustret hade det, flyttades och monterades det korrekt. | Förhindrar felaktiga bränsleavläsningar och varningar om instrumentfel. |
| Ursprunglig summer | Den ursprungliga sökvägen för summern är fortfarande installerad. | Undviker felbeteende i kombinationsinstrumentet. |
| Skärmens skick | Inga tryckmärken, linjer, mörka områden eller sprickor. | Bekräftar att displayen inte skadades under hanteringen. |
| Bränslevisning | Mätaren visar rätt efter bränslekalibrering vid behov. | Säkerställer att bränslevägen efter installation faktiskt går att använda. |
| Blinkersvisning | Fysisk belysning förblir inaktiverad om den inte specifikt korrigeras via den officiella vägen. | Förhindrar att blinkersvisningen tappas bort eller visas felaktigt. |
| Åtkomst till USB-kabel | Båda USB-kablarna förblir åtkomliga nära förvaringsutrymmet nere till vänster. | Gör framtida uppdaterings- eller projekteringsåtkomst praktisk. |
| Passform och trim | Instrumentklustret sitter jämnt och panelen stängs utan att trycka på skärmen. | Skyddar både utseendet och skärmens säkerhet. |
| Foto av programvaruversion | Ta och spara ett foto av den installerade versionsskärmen för instrumentklustret. | Användbart för framtida support eller bekräftelse av uppdatering. |
Relaterad iKagoo Support för användare av Lavida Digital Cluster
Denna handledning är utformad för att minska antalet installationsmisstag. Om det är osäkert var originalinstrumentpanelen eller det mekaniska klustret ska monteras, bekräfta att det passar före montering i stället för att tvingas välja fel väg.
VW / Audi Digital Instrument Cluster Användarmanual
Använd den mer omfattande manualen för användning efter installationen, drift av det digitala klustret och uppdateringsrelaterad vägledning.
VW 12.3 Produktsida för digitalt kluster
Använd produktsidan först efter att du har bekräftat att din ursprungliga instrumentpanel och klusterväg matchar den installationsväg som stöds.
Bekräftelse av montering
Skicka originalfoto från instrumentbrädan, originalfoto från klustret och fordonsår om rutten är osäker.
VANLIGA FRÅGOR OCH SVAR: Volkswagen Lavida 2013-2019 Installation av digitalt kluster
Gäller denna guide för varje Volkswagen Lavida enbart utifrån årsmodell?
Nej, det gör jag inte. Denna guide gäller för Lavida-rutten som matchar den ursprungliga mekaniska klusterformen som visas i installationsmaterialet för PQ-plattformen. Enbart årsintervall är inte tillräckligt.
Vad måste göras innan den ursprungliga mekaniska instrumentpanelen tas bort?
Ställ in varningsmenyerna först. Justera vinterdäcksvarningen och hastighetsbegränsningsvarningen till maximala värden och stäng sedan av båda via den ursprungliga menyrutten före borttagningen.
Betyder Plug-and-Play att man inte behöver demontera eller göra någon installation?
Nej, det gör jag inte. Plug-and-play innebär ingen kapning eller skarvning av originalkablaget. Demontering av instrumentbrädan, överföring av originalkomponenter, USB-dirigering, kontroll av inställningar och kalibrering kan fortfarande krävas.
Varför är det lilla hjälpkortet viktigt?
Vissa högspecificerade mekaniska kluster behöver det. Om originalklustret innehåller detta kort och det har utelämnats eller lämnats löst, kan rutten visa bränslenivåfel eller instrumentfelsvarningar.
Vad används de två USB-kablarna till?
De bör förbli tillgängliga. Den ena USB-kabeln är för kabelansluten åtkomst till programuppgraderingar. Den andra är för trådbunden projicering där detta stöds av den medföljande versionen.
Vad ska jag göra om tankmätaren inte visar fullt efter tankning?
Utför kalibrering av bränsletankens kapacitet. Använd värdet för påfyllningsbar mängd och ange det via Inställningar → Konfigurationskalibrering → Bränsletankskapacitet.
Varför ska Physical Light förbli inaktiverat?
Eftersom denna relevanta PQ-väg varnar för att aktivera den felaktigt. Om det aktiveras felaktigt kanske blinkersdisplayen inte visas korrekt.
Kan fordonets modellgrafik ändras?
Ja, där det stöds. Om den lilla bilgrafiken inte matchar det verkliga fordonet, gå in i fordonsmodellens urvalsväg, välj den matchande modellen, stäng sedan av bilen och lås den i några minuter.
